岩石切断機と研磨機
Cutters & Polishers

ベンチソウ Bench Saws

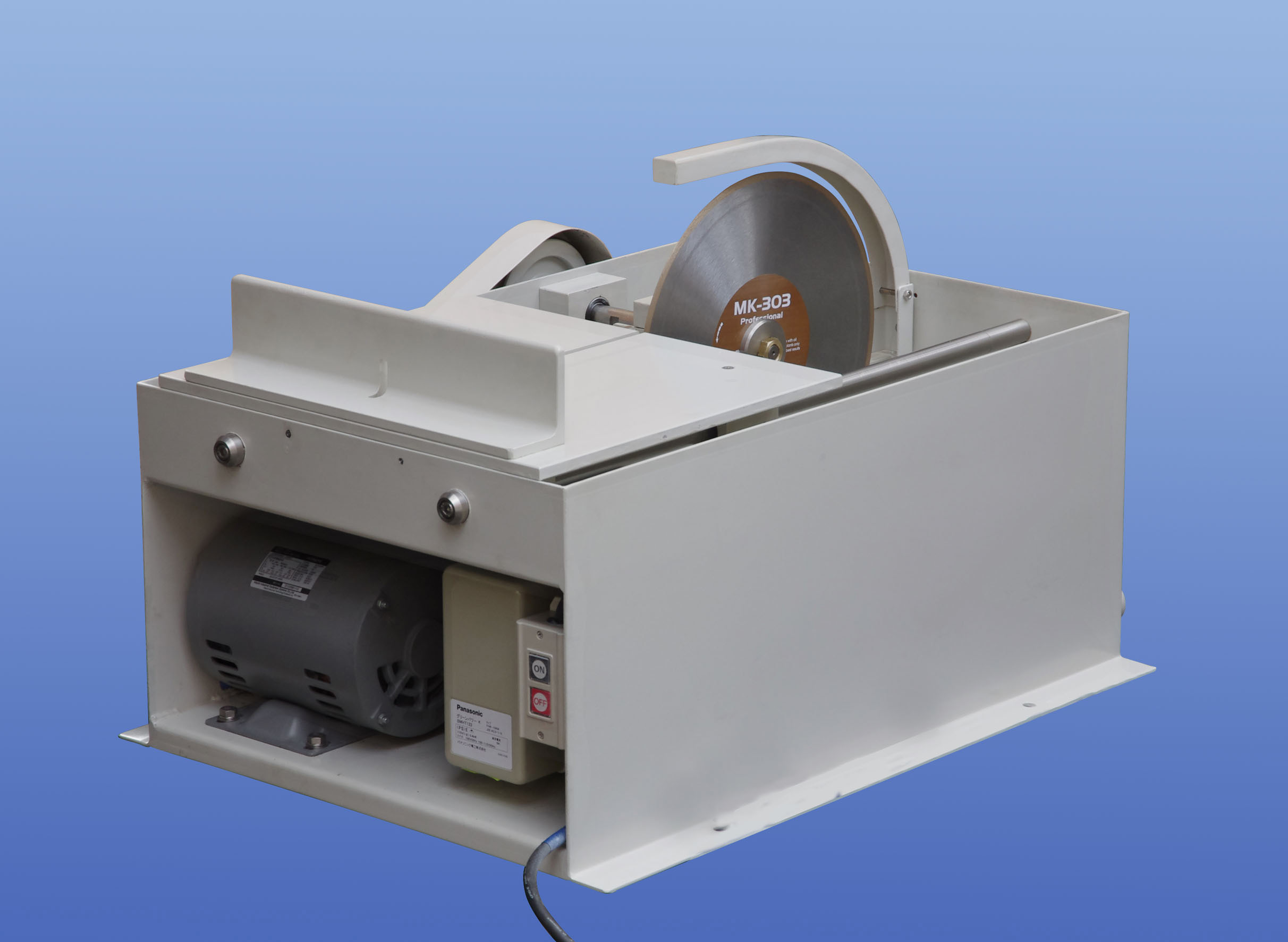

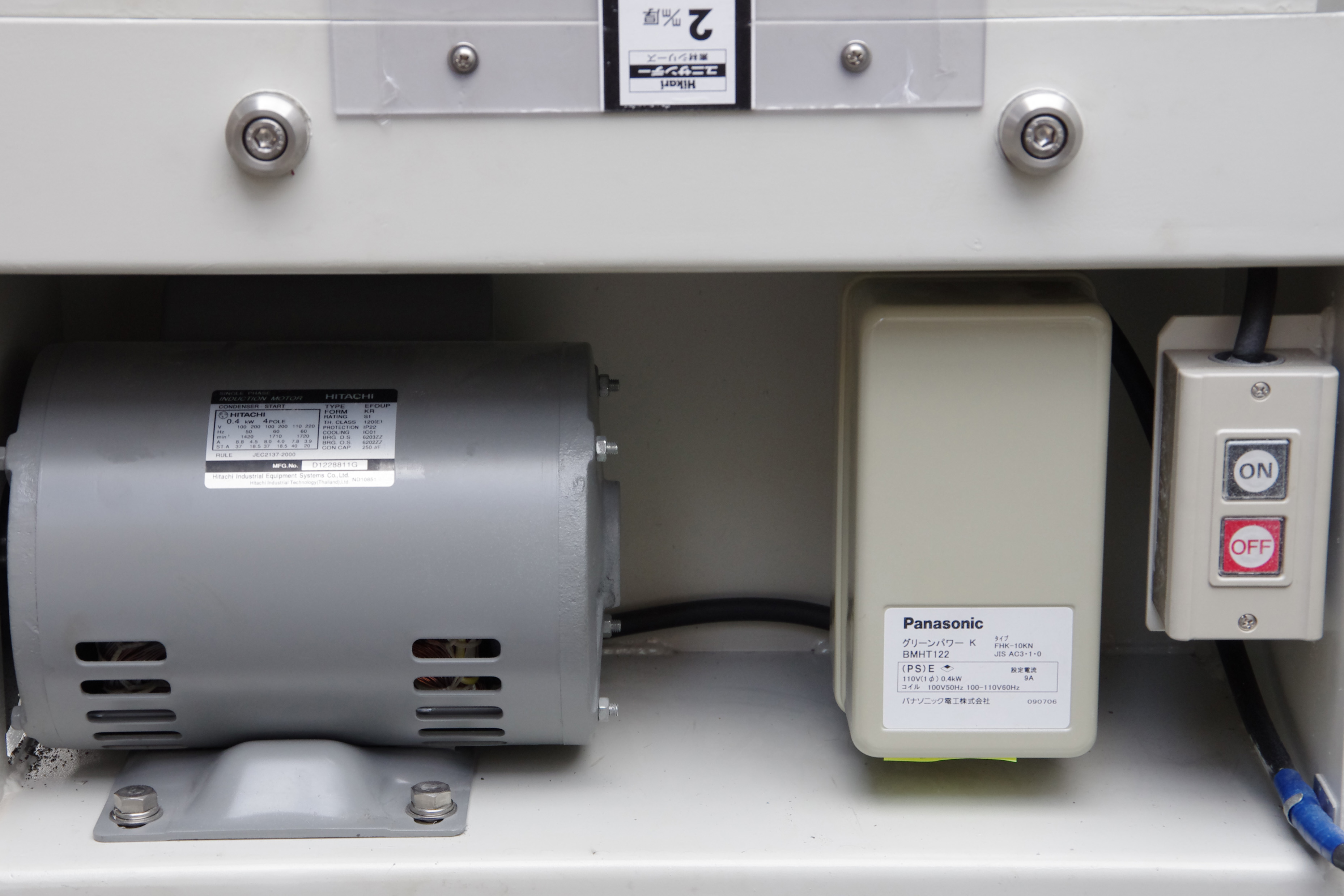

0701-014 岩石切断機 8L(S)
冷却水貯水循環式のため給排水不要の使いやすい小型の切断機です。密閉ベアリングを内蔵しているので給油も不要です。厚手の鋼板製できわめて頑丈な造りで、クーラントタンクが引出し式のため掃除も簡単です。標準装備として、φ200㎜ダイヤモンドブレード、透明プラスチックフードを採用しています。

送り 手動送り
最大切断厚さ 65mm
電源 単相 100V 200W
ブレード φ200mmまたはφ150mm
テーブルサイズ 350×420mm
大きさ 450×650×h300mm
重量 25kg

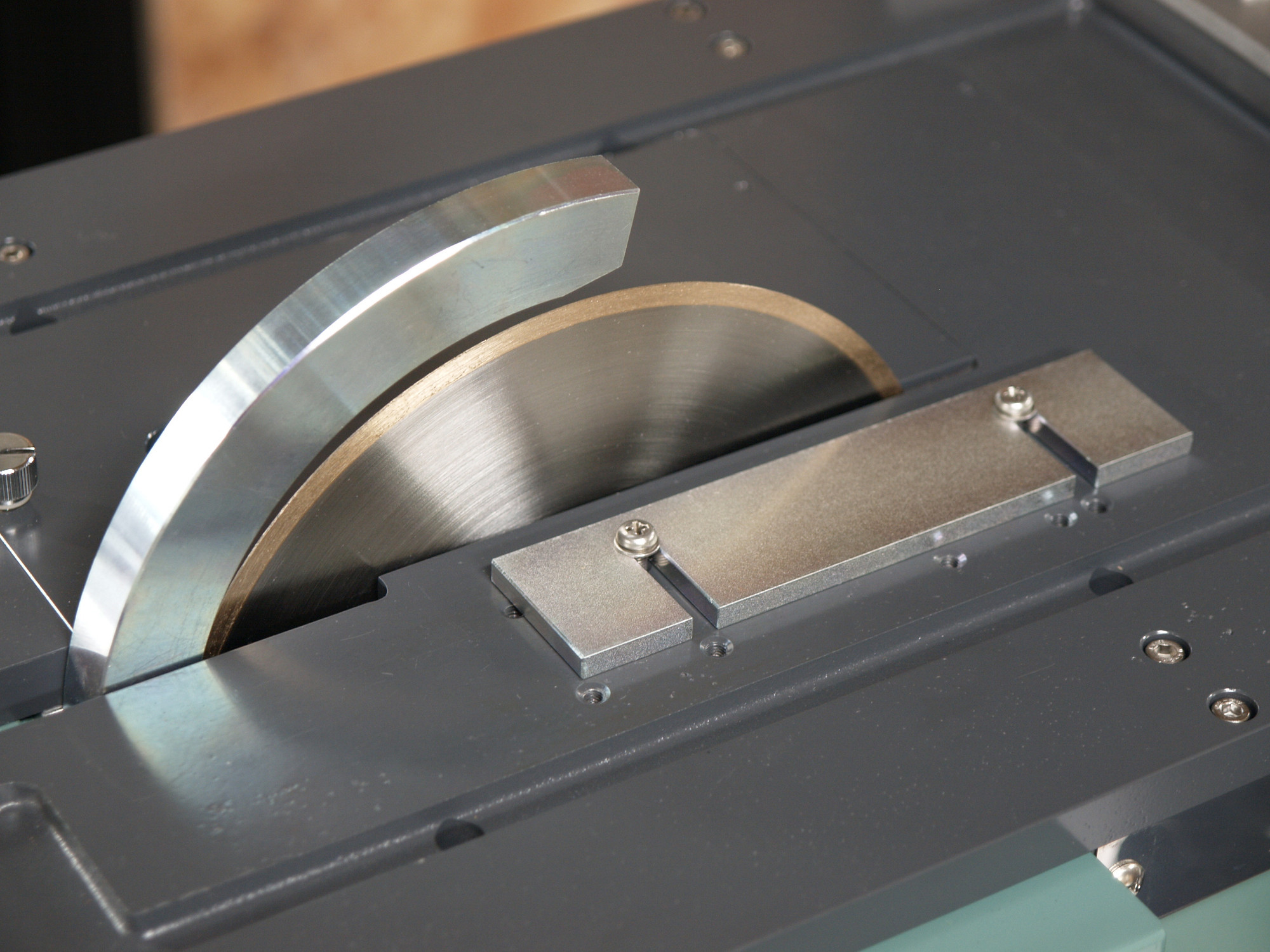

0701-018
岩石切断機 DRC8
卓上の小型切断機です。主軸は精密に作られており、動作は静かで振動も少なく、長時間の連続使用も可能です。
また本体下部に冷却液を入れる冷却水貯水循環式のため給排水は不要です。テーブルにフチがないので、長いものや幅の広い物も切断することができます。
径200mmダイヤモンドブレード(孔20mm)標準装備。
手動式スライドテーブル、バイスなし(切断定規/平型ゲージ付き)。

送り 手動送り
最大切断厚さ 65mm
電源 単相 100V 300W
ブレード φ200mmまたはφ150mm
テーブルサイズ 480×310mm
大きさ 335×600×h315mm
重量 30kg

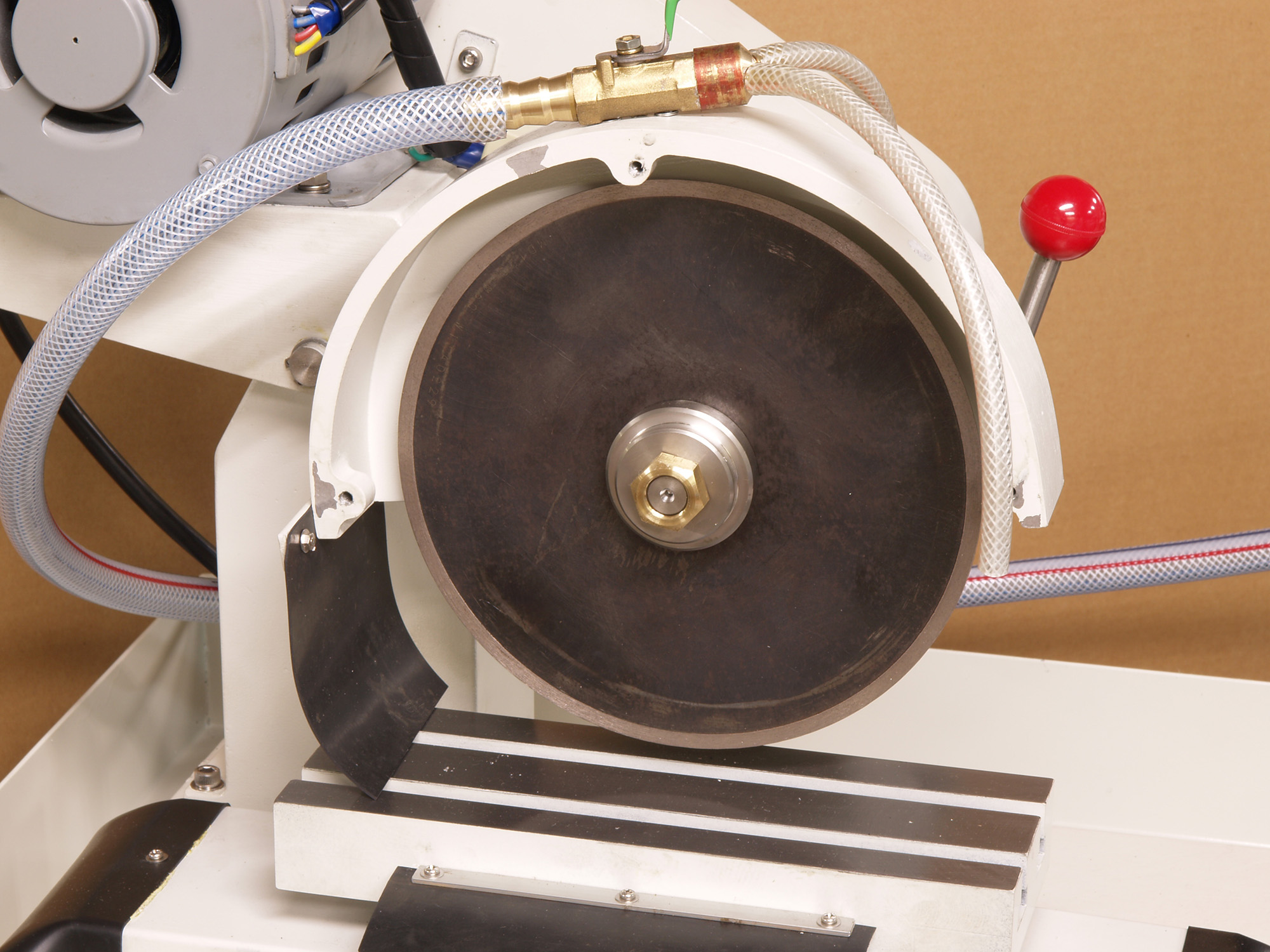

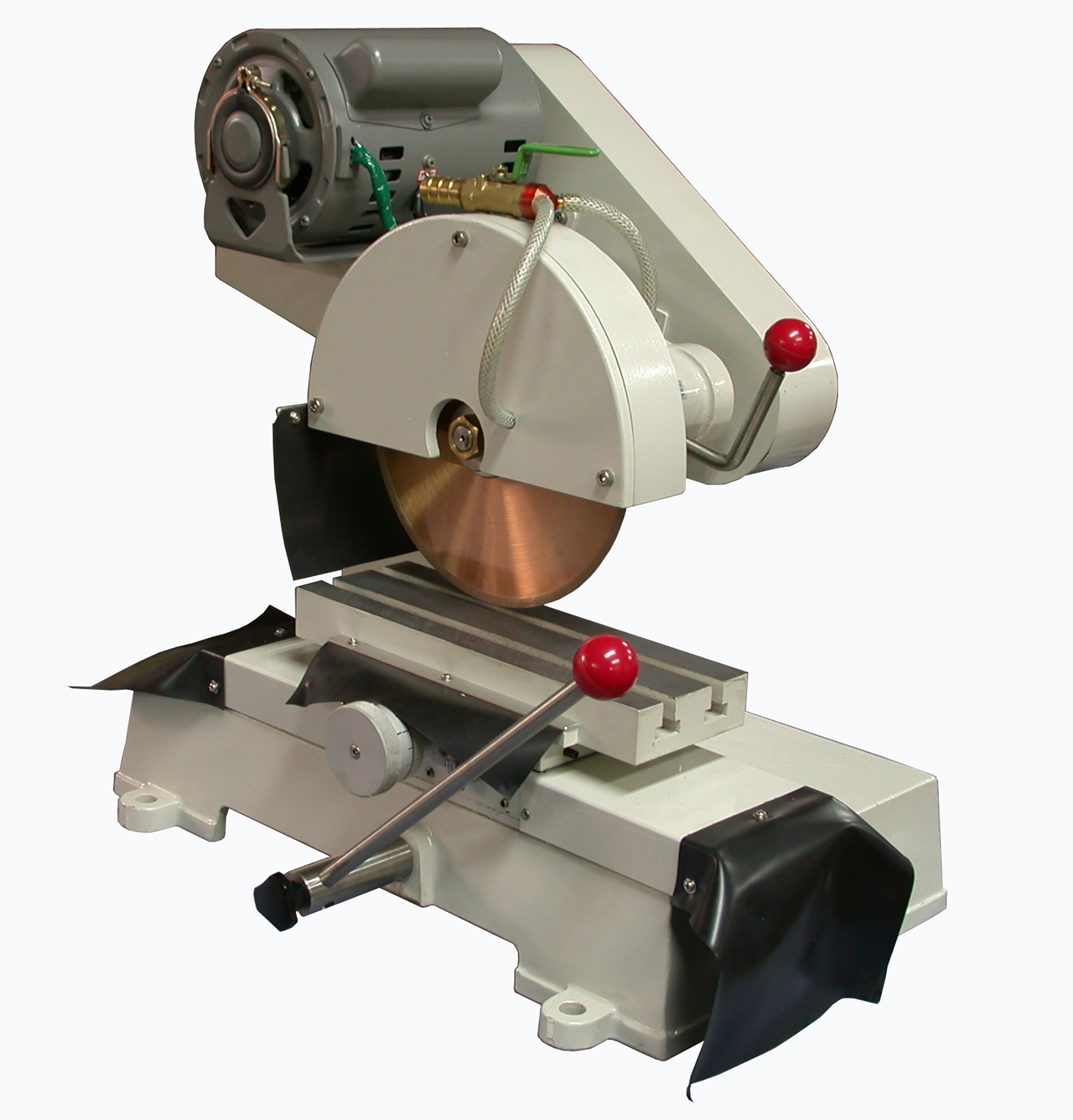

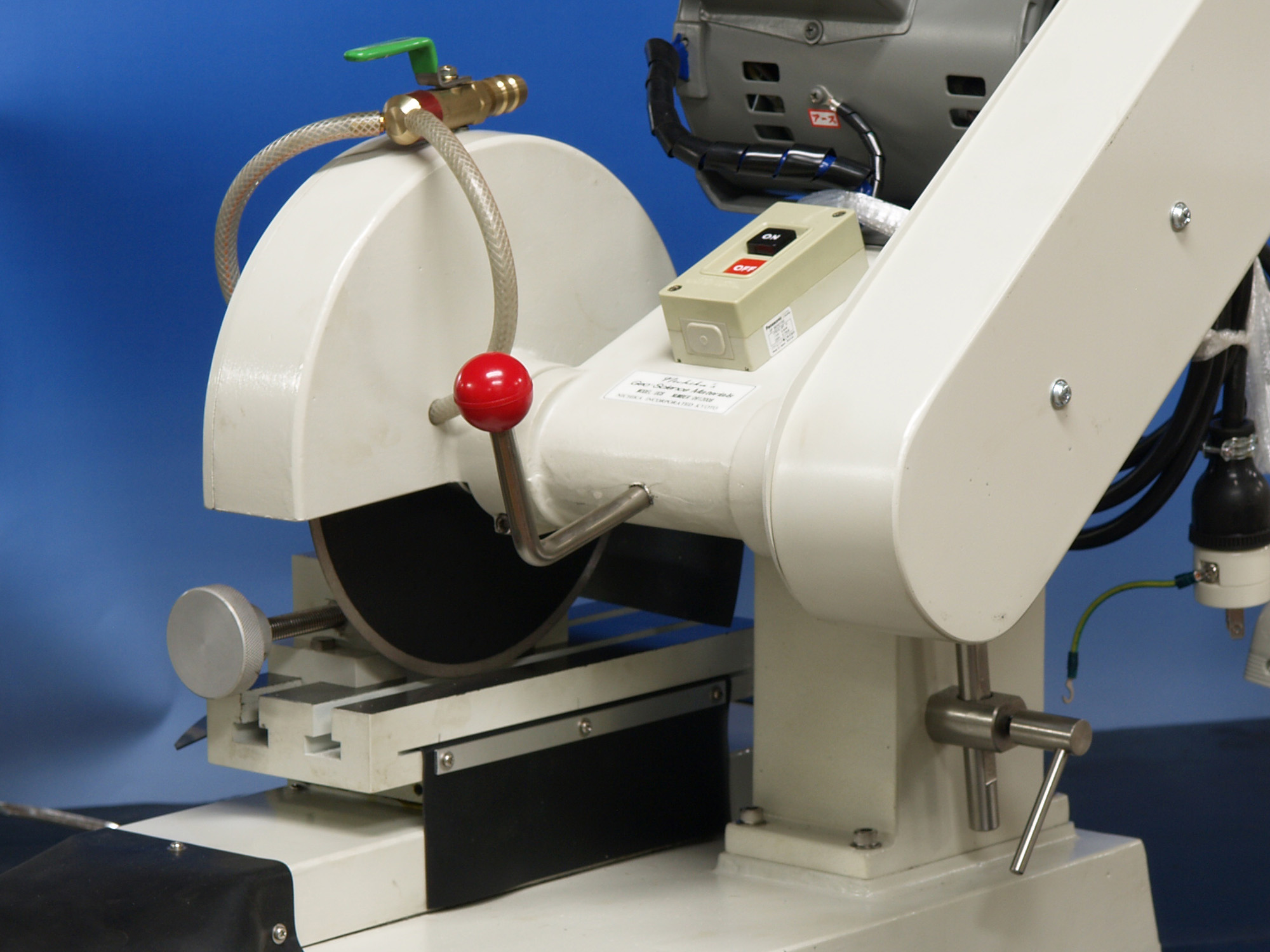

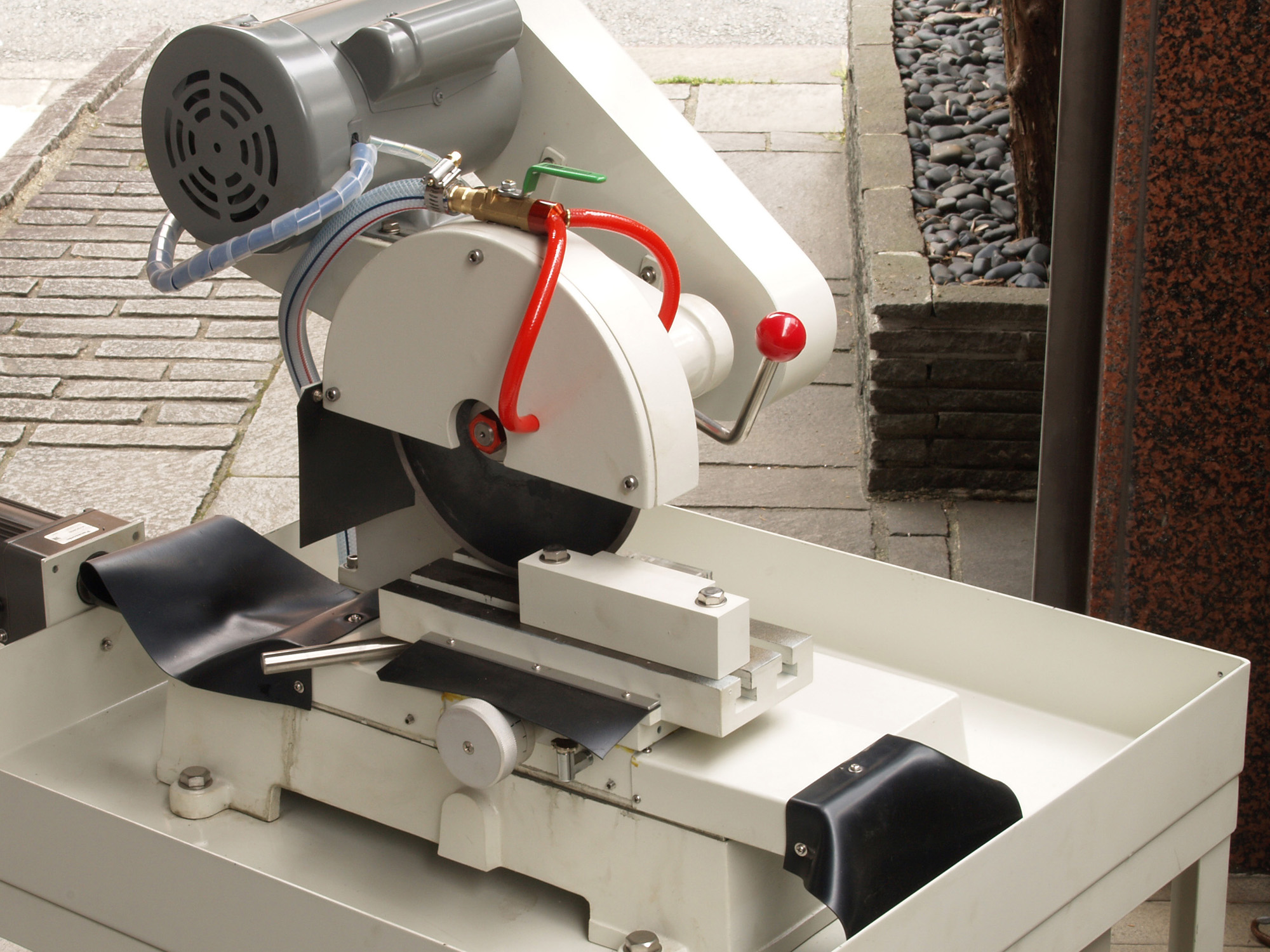

0701-021 岩石切断機 UC8
卓上小型ながら応用範囲の広い本格的岩石切断機です。切断テーブルはスクリューハンドルによって左右に、レバーハンドルによって前後に移動させることができ、ブレード自体もグリップハンドルによって変位します。一般の切断は油粘土による試料固定でおこないますが、専用バイス (0701-022)やスライドグラスホルダー (0701-023)の装着もできます。また、試料の形状に応じた特殊バイスの別注も可能です。水道水直結給水で排水設備が必要ですが、オプションで冷却水循環装置(0701-024)を取付けることにより、給排水設備のない場所での使用も可能になります。
標準装備として、φ200㎜スーパーブレード、単相 100V/300Wモーターを採用しています。

送り 手動送り
最大切断厚さ 75mm
電源 単相 100V 300W
ブレード φ200mmまたはφ150mm
テーブルサイズ 275×90mm
本体の大きさ 430×550×h500mm
重量 45kg

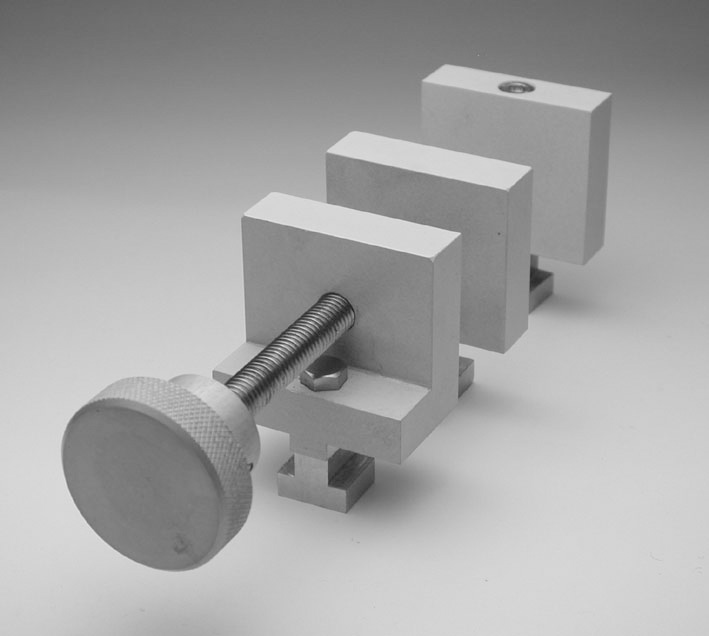

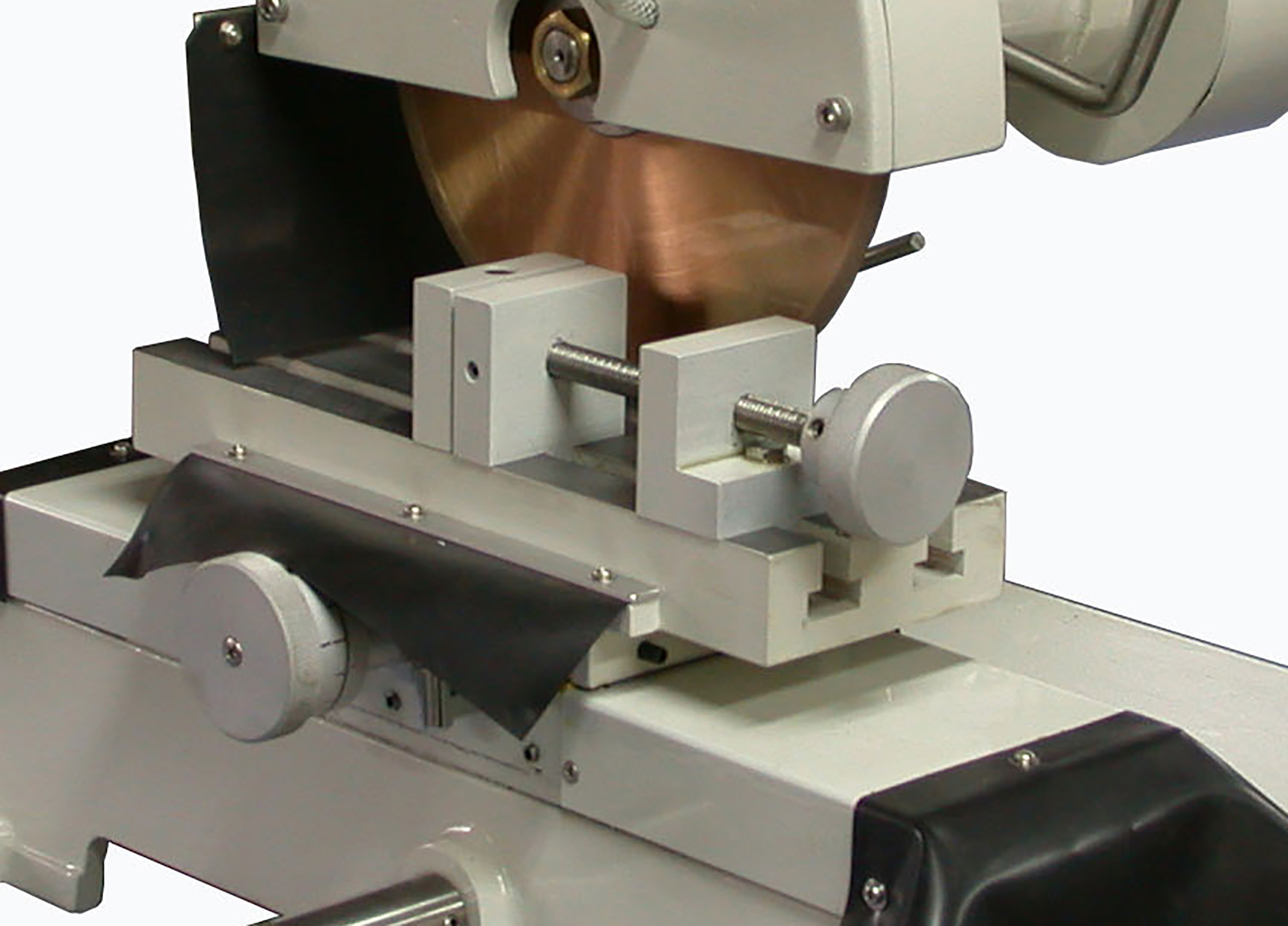

0701-022
試料バイス Vise for UC
岩石切断機UC8のテーブルに装着します。
挟み面50×42mm。

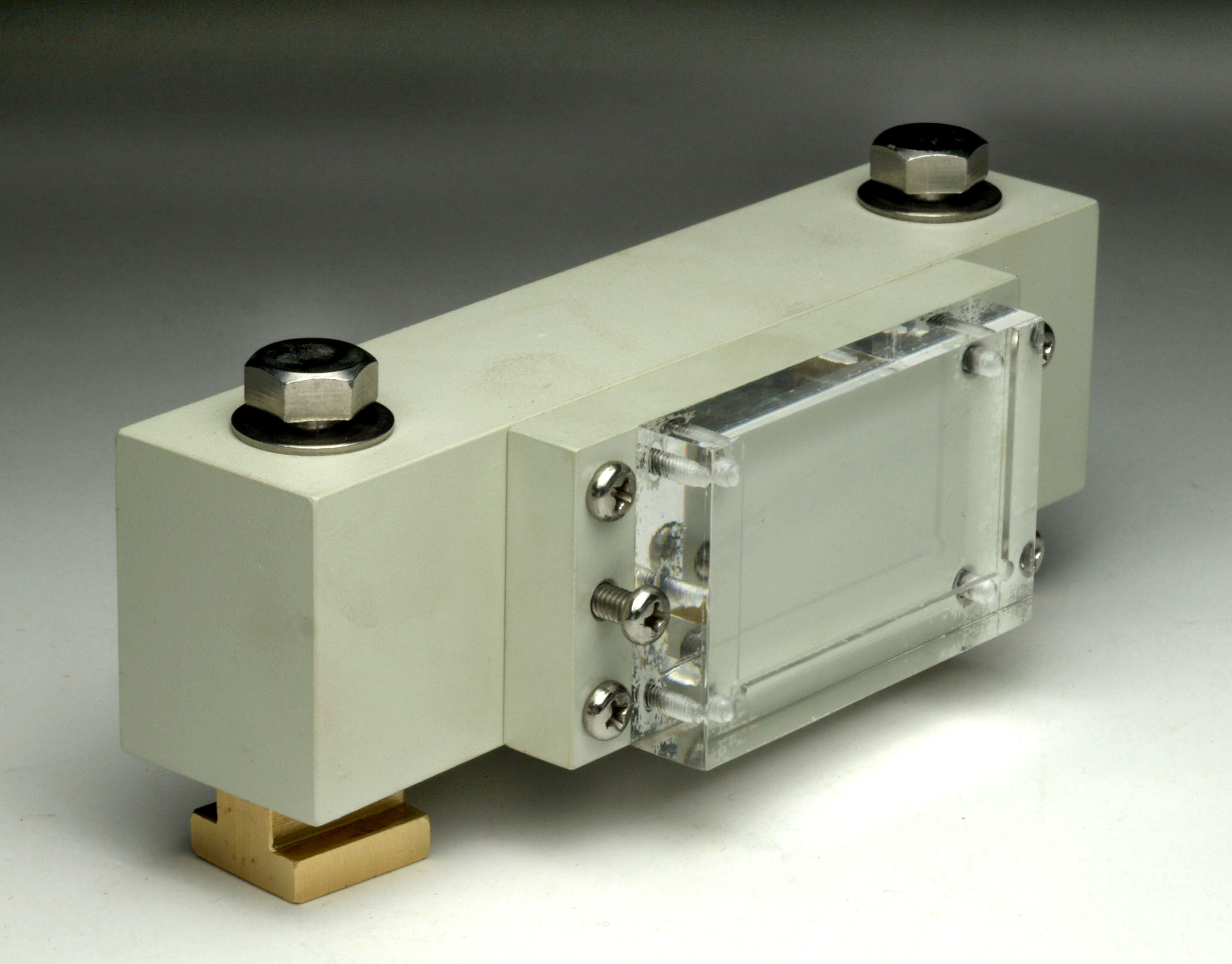

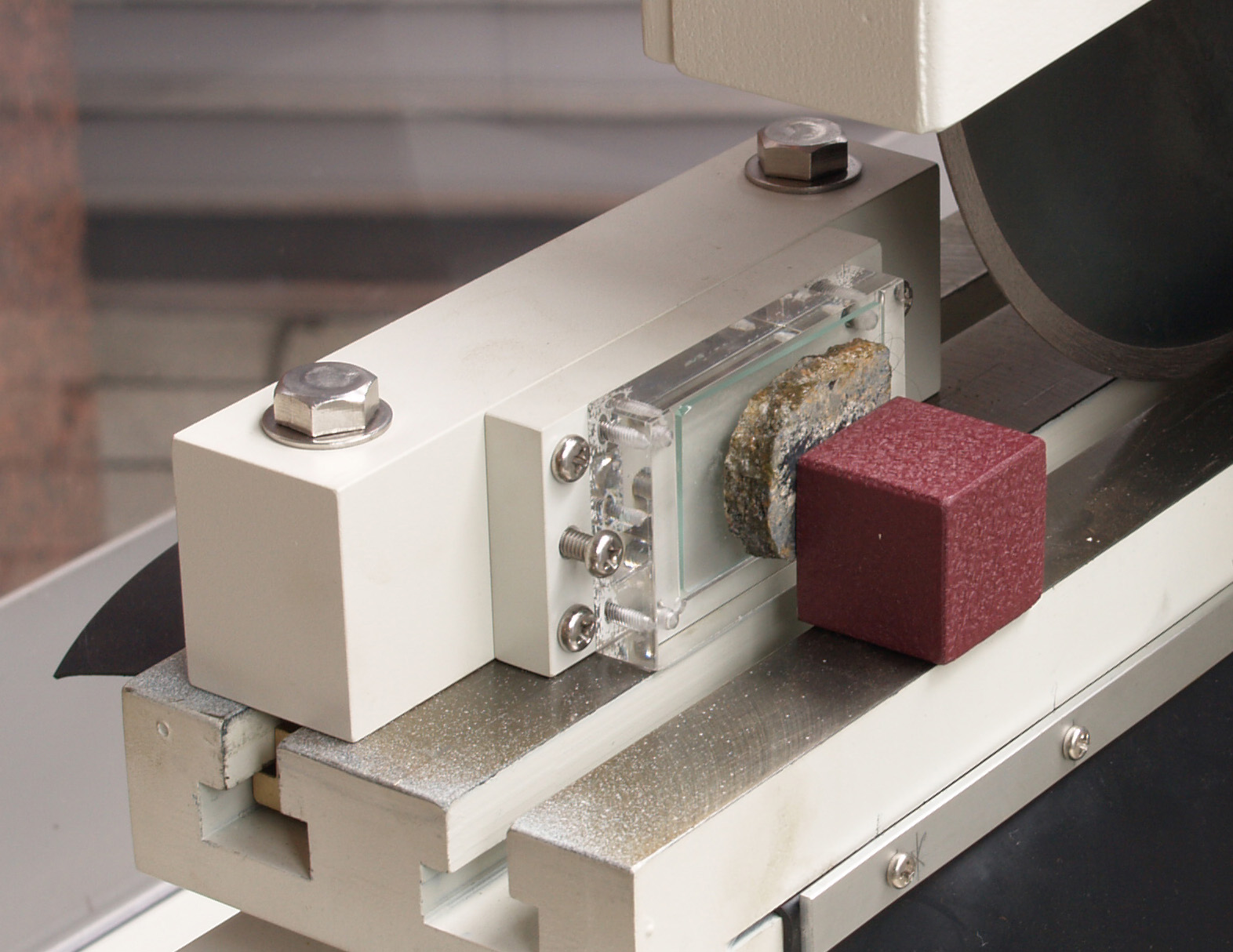

0701-023
スライドグラスホルダー
Slide Glass Holder
UC8岩石切断機のテーブルに装着します。28×48㎜のスライドグラスにマウントされた試片を、極限の薄さ、たとえば 0.2~0.3㎜に切り離すためのホルダーです。
アクリル部のみの販売もしております。

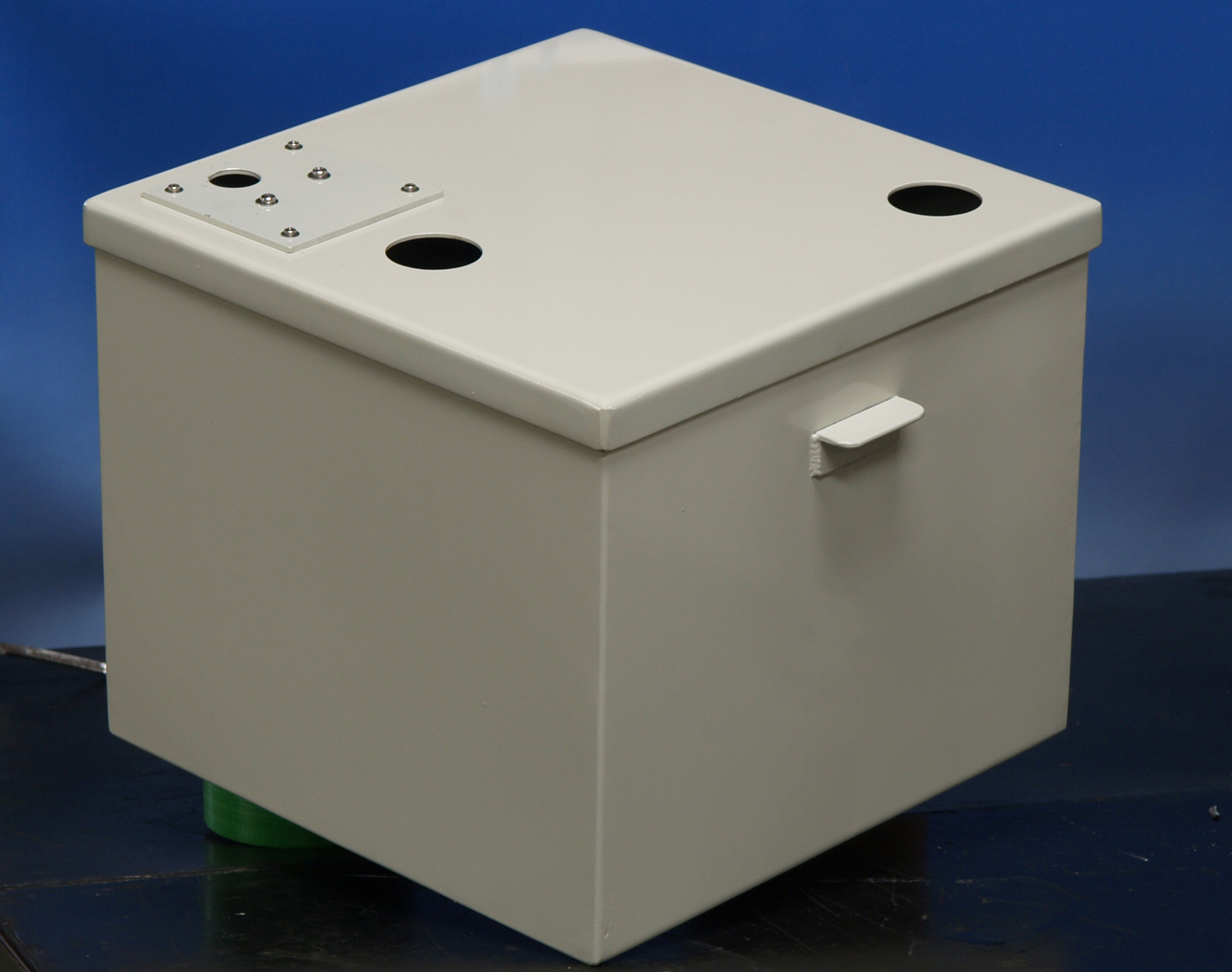

0701-024 冷却水循環装置 UC8用
水道水を使用せず、タンク内の水をポンプで汲み上げて冷却する装置です。切断に使用する水(冷却水)は循環して再びタンクへ戻るので、サビ止め剤等を添加できますし、また近くに水道栓、排水口のない場所でも使用することが可能になります。

大型ベンチソウ Bench Saws

0701-012 岩石切断機 12L
冷却水貯水循環式のため給排水不要の使いやすい切断機です。切断テーブルは手動送りで,切断能力に応じたフィード圧が得られ,効率の高い切断が可能です。小型ながら300mmブレードを装着でき、適応する試料バイスを装備することもできます。標準装備として300mmダイヤモンドブレードを採用しています。

送り 手動
最大切断厚さ 90mm
電源 単相 100V 300W
ブレード φ300mmまたはφ250mm
テーブルサイズ 230×260mm
水受けトレイ 500×700×h550mm
重量 70kg



0701-041 岩石切断機 SC14
卓上ながらゆったりとしたスペースを持ち、不定形の大型試料を固定し切断することができます。密閉貯水循環式で、騒音を押さえられるので、工場試験室、大学研究所などにもっとも実績のある切断機です。
標準装備として、φ350㎜ダイヤモンドブレードを採用しています。

送り 自動送り6または7mm/分
手動に切替え可
最大切断厚さ 130mm
電源 単相 100V 300W
ブレード φ350mmまたはφ300mm
本体の大きさ 660×1,150×h510mm(底面のサイズ614×766mm)
重量 120kg



フロアソウ Floor Saws

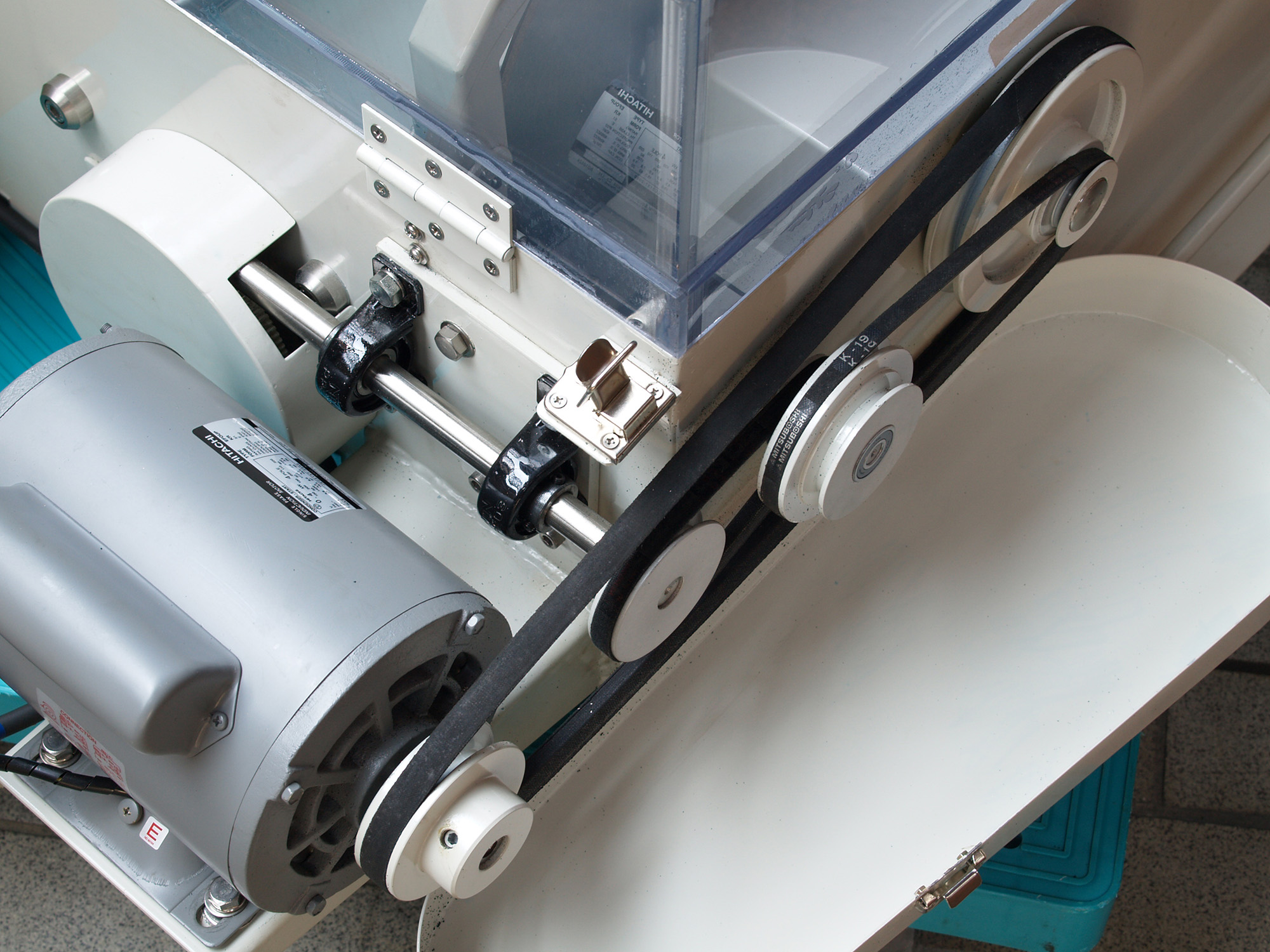

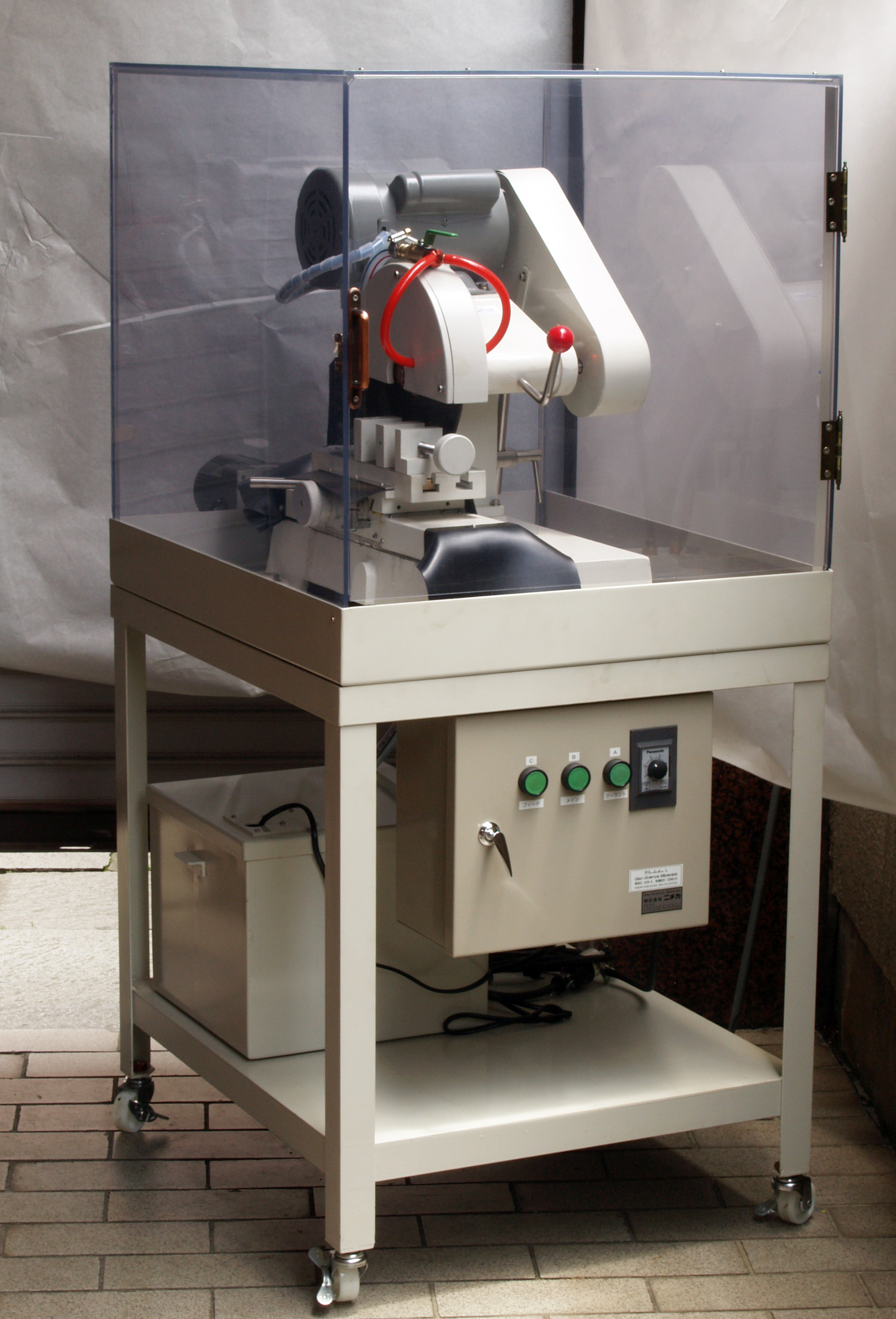

0701-051 全自動精密切断機 UC-8A
精密切断機UC8型ベンチソウをベースとした全自動精密切断機です。機械部分を透明アクリルハウスで密閉し、無段変速テーブル自動送り機構付きテーブル、冷却水循環装置ならびに浄化装置付貯水タンクを付加してフロアタイプに改良しました。工場・研究室等での使用に適しています。標準装備として、φ200㎜スーパーブレード、単相100V/300Wモーターを採用しています。

送り 無段変速自動送り
最大切断厚さ 75mm(200mmブレード装着時)
電源 単相 100V 300W
(三相 200V 300Wも可)
ブレード φ200mmまたはφ150mm
テーブルサイズ 275×90mm
本体の大きさ 430×550×h500mm、92kg
装置全体の大きさ 580×660×h1280mm、103kg

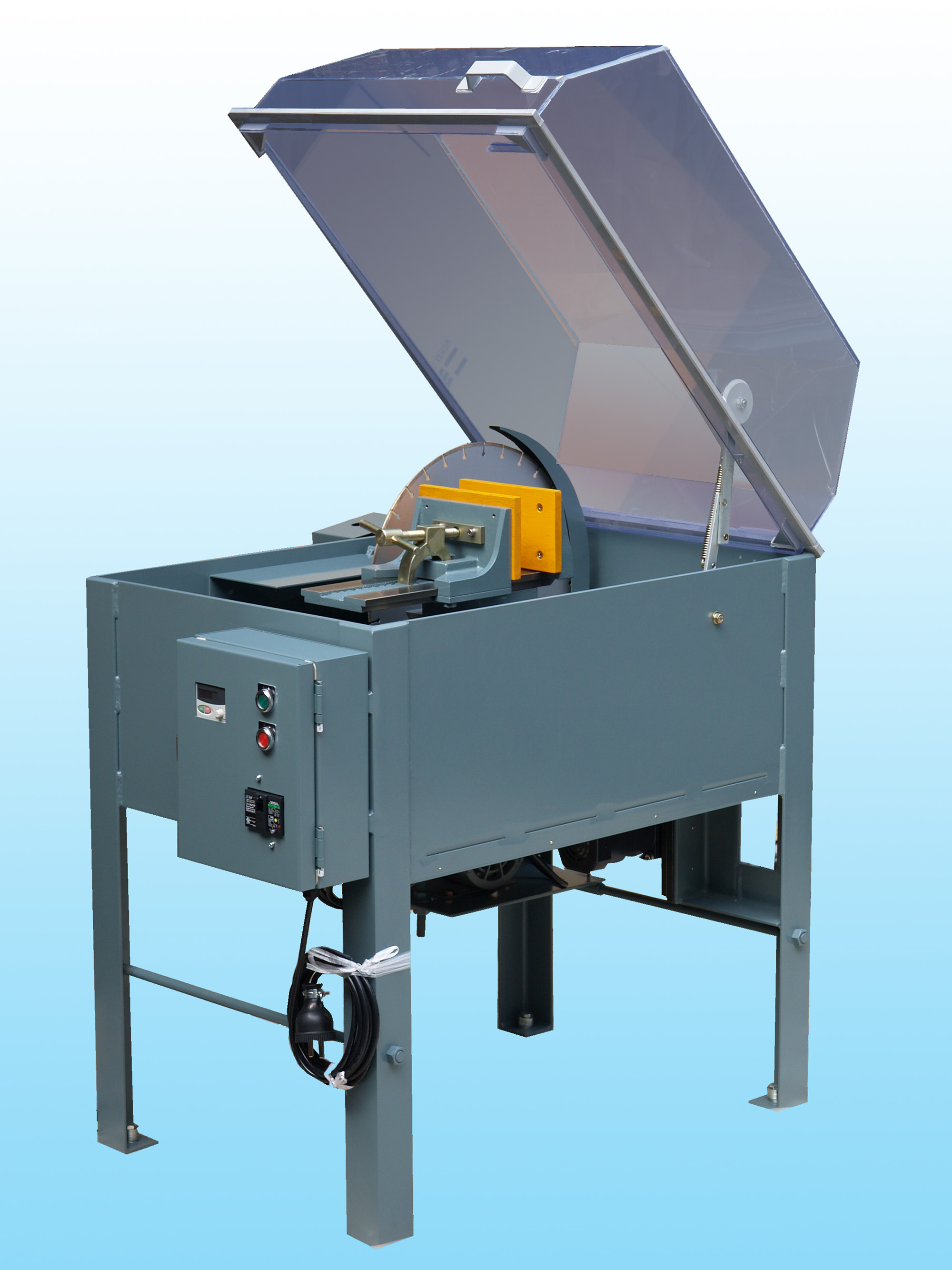

大型岩石切断機 SCH

フロアタイプの密閉貯水循環式大型切断機です。頑丈な溶接構造で精密に製作されています。レバー操作で試料の大きさと硬さに応じた自動送り速度が無段階に選択できます。任意の切断長さに自動停止装置をセットでき、無理な負荷がかかった場合は電磁開閉器が働いてモーターが止まります。
標準装備として、SCH18にはφ450㎜ダイヤモンドブレード、SCH24にはφ610㎜ダイヤモンドブレードを採用しています。

0701-055 大型岩石切断機 SCH18
送り 無段階変速 4~30mm/分
最大切断厚さ 160mm
電源 三相 200V 750W
ブレード φ450mm
本体の大きさ 800×1,100mm×h1,110mm
フード 透明プラスチック
重量 180kg
0701-056 大型岩石切断機 SCH24
送り 無段階変速 3~15mm/分
最大切断厚さ 205mm
電源 三相 200V 1,500W
ブレード φ610mm
本体の大きさ 880×2,200mm×h1,260mm
フード 透明プラスチック窓付銅板製
重量 450kg

ダイヤモンドソウブレード
Diamond Saw Blades

ブレードの中心孔径の変更は可能です。(有料)※サイズはいずれも外径×厚さ×軸径で表示しています。

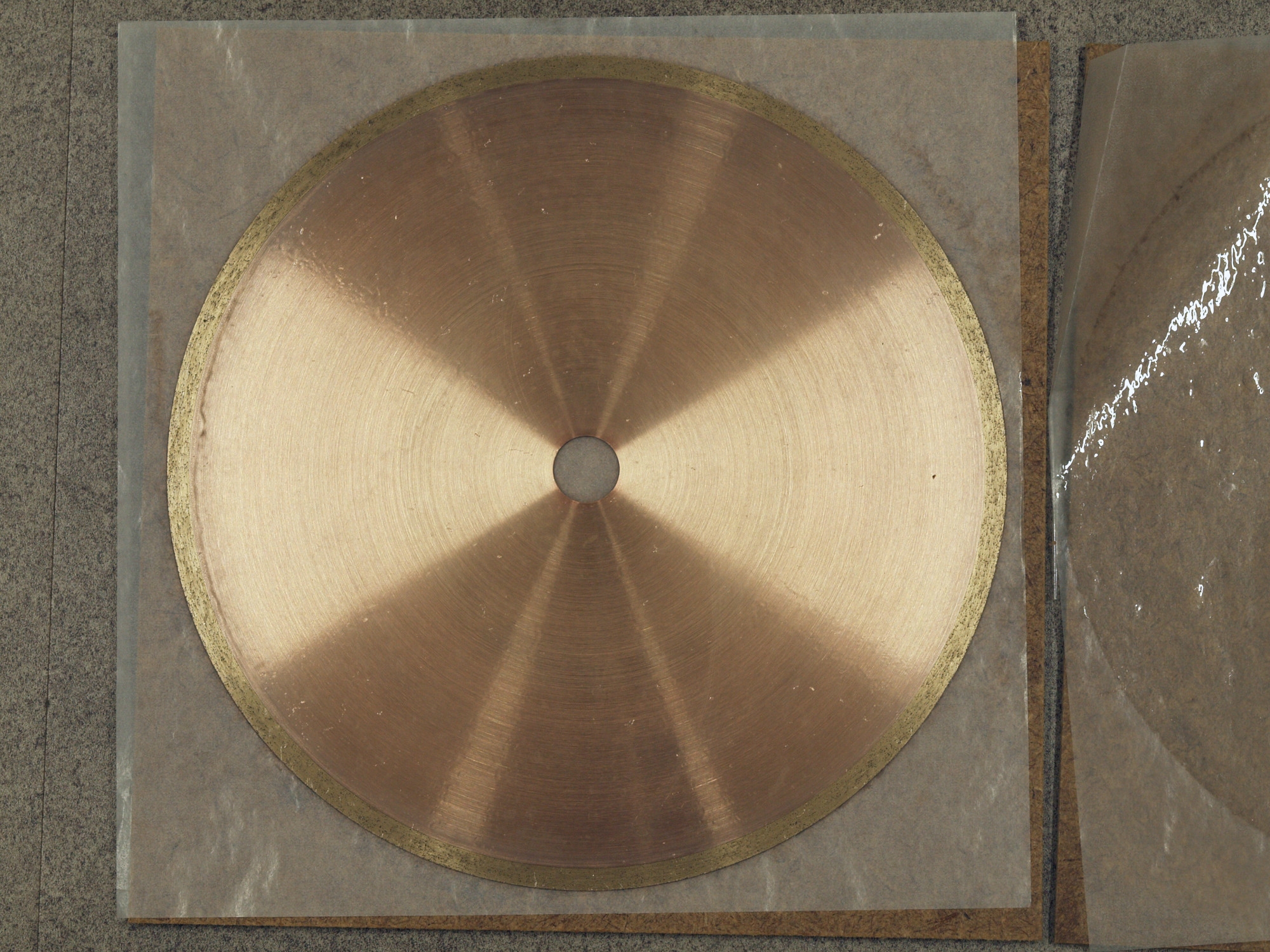

ダイヤモンドブレード MK Bladess

ロートン社製(MKブレード)。

品番 サイズ(外径×厚さ
×シャフト孔内径)
0701-201 DB-MK15 150mmφ×0.81mmt
×12.7/15.9mm
6インチ 終了
0701-202 DB-MK20 200mmφ×0.81mmt
×12.7/15.9mm
8インチ 終了
0701-203 DB-MK25 250mmφ×1.27mmt
×12.7/15.9mm
10インチ 終了
0701-204 DB-MK30 300mmφ×1.65mmt×
12.7/15.9/25.4mm
12インチ
0701-206 DB-MK35 350mmφ×1.77mmt
×15.9/19.1/25.4mm
14インチ 終了
0701-207 DB-MK45 450mmφ×2.15mmt
×19.1/25.4mm
18インチ 終了
0701-231 DB-D15/0.6T 150mmφ
厚み0.6mm,孔15.875
6インチ DB-MK15の代替品
0701-232 DB-D20/0.8T 200mmφ
厚み0.8mm,孔15.875
8インチ DB-MK20の代替品
0701-239 DB-D20/1.2T 200mmφ
厚み1.2mm,孔15.875
8インチ DB-MK20の代替品
DB-D20
0701-233 DB-D25/1.5T 250mmφ
厚み1.5mm,孔15.875
10インチ DB-MK25の代替品
0701-234 DB-D30/1.8T 300mmφ
厚み1.8mm,孔25.4
12インチ DB-MK30の代替品
0701-236 DB-D35/2.0T 350mmφ
厚み2.0mm,孔25.4
14インチ DB-MK35の代替品
0701-237 DB-D45S/3.3T 450mmφ
厚み3.3mm,孔25.4
18インチ DB-MK45の代替品

ノッチ式ブレード


0701-211 DB-N61 610×2.90×25.4mm

スーパー ブレード Super Blades

ダイア粒全周連続均質埋入みの高級ブレードです。回転ブレも非常に小さく、キレ味にすぐれているので、美しい切断面を得られます。丁寧に扱えば寿命も長く、切断材の能力を最大に発揮できます。
三菱マテリアル社のブレードは製造が終了しました。同等品を取り扱っています。

品番 サイズ
0701-301 DSB-P10 100mmφ×0.3mmt
×12.7mm
4インチ
0701-302 DSB-P12.5 125mmφ×0.3mmt
×12.7mm
5インチ
0701-303 DSB-P15 150mmφ×0.6mmt
×15.9mm
6インチ
0701-304 DSB-P20 200mmφ×0.8mmt
×15.9mm
8インチ
0701-305 DSB-P25 250mmφ×約1.2mmt
×25.4mm
10インチ
0701-306 DSB-P30 305mmφ×約1.5mmt
×25.4mm
12インチ
0701-307 DSB-P35S 350mmφ×約2.7mmt
×25.4mm
14インチ
0701-308 DSB-P35R 350mmφ×約1.5mmt
×25.4mm
14インチ

乾式スーパーブレード


0701-314 200×0.8×15.9mm



ブレード中心孔径の拡大加工

お手持ちの切断機と孔のサイズが違う場合、当社で取り扱っているブレードに中心孔径を拡大加工することができます。お気軽にお問い合わせください。

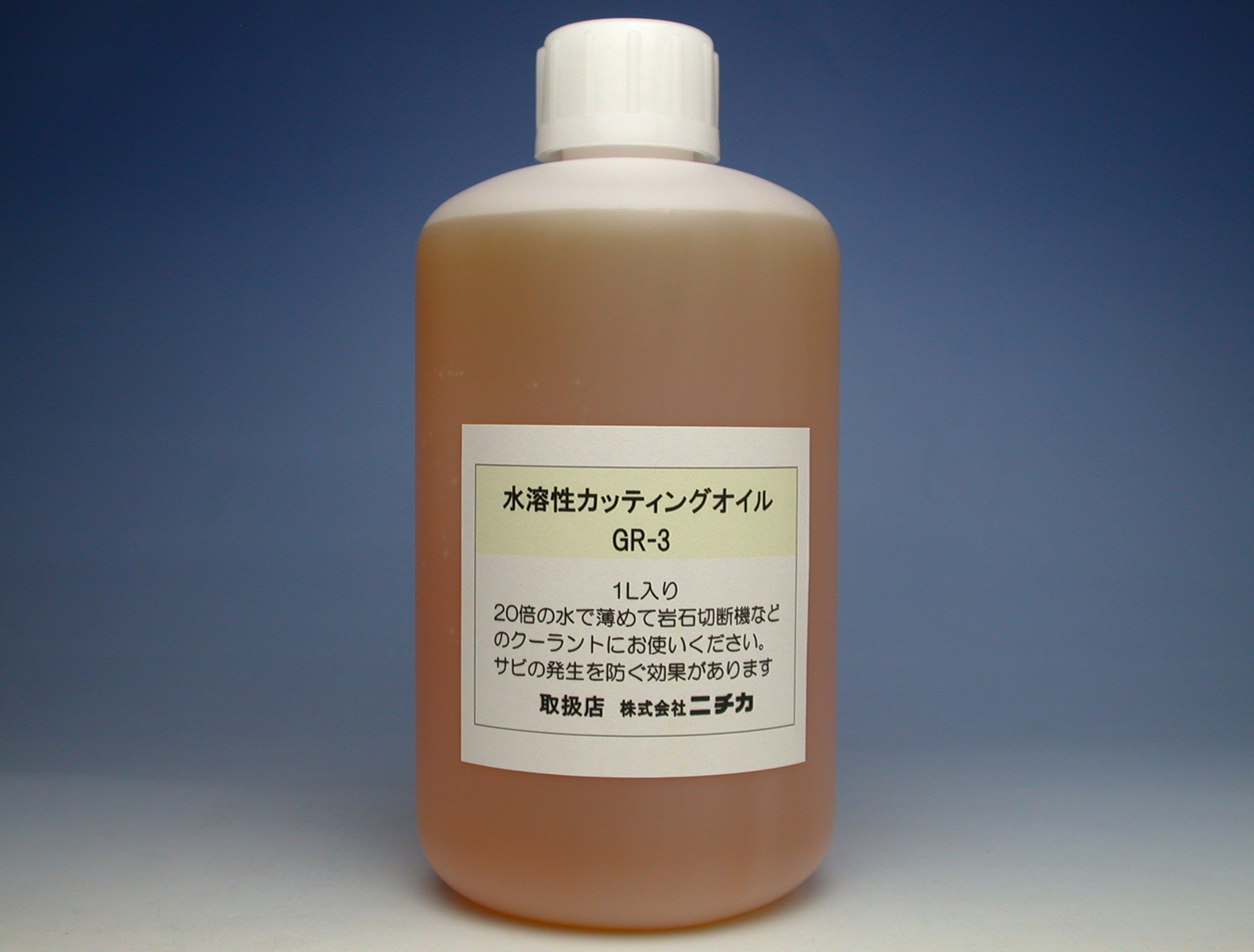

水溶性カッティングオイル Cutting Oil

20倍の水で薄めて切断機などのクーラントに使用します。
切断効率を高め、サビの発生を防ぐ効果があります。

0701-401 1Lポリ瓶入り
0701-402 18L缶入り

ブレードドレッサー

200×75×50mm。粒度180番の砥石です。ブレード周辺部のダイヤ砥粒を目立てします。

0701-501 #180

研磨装置
Polishers

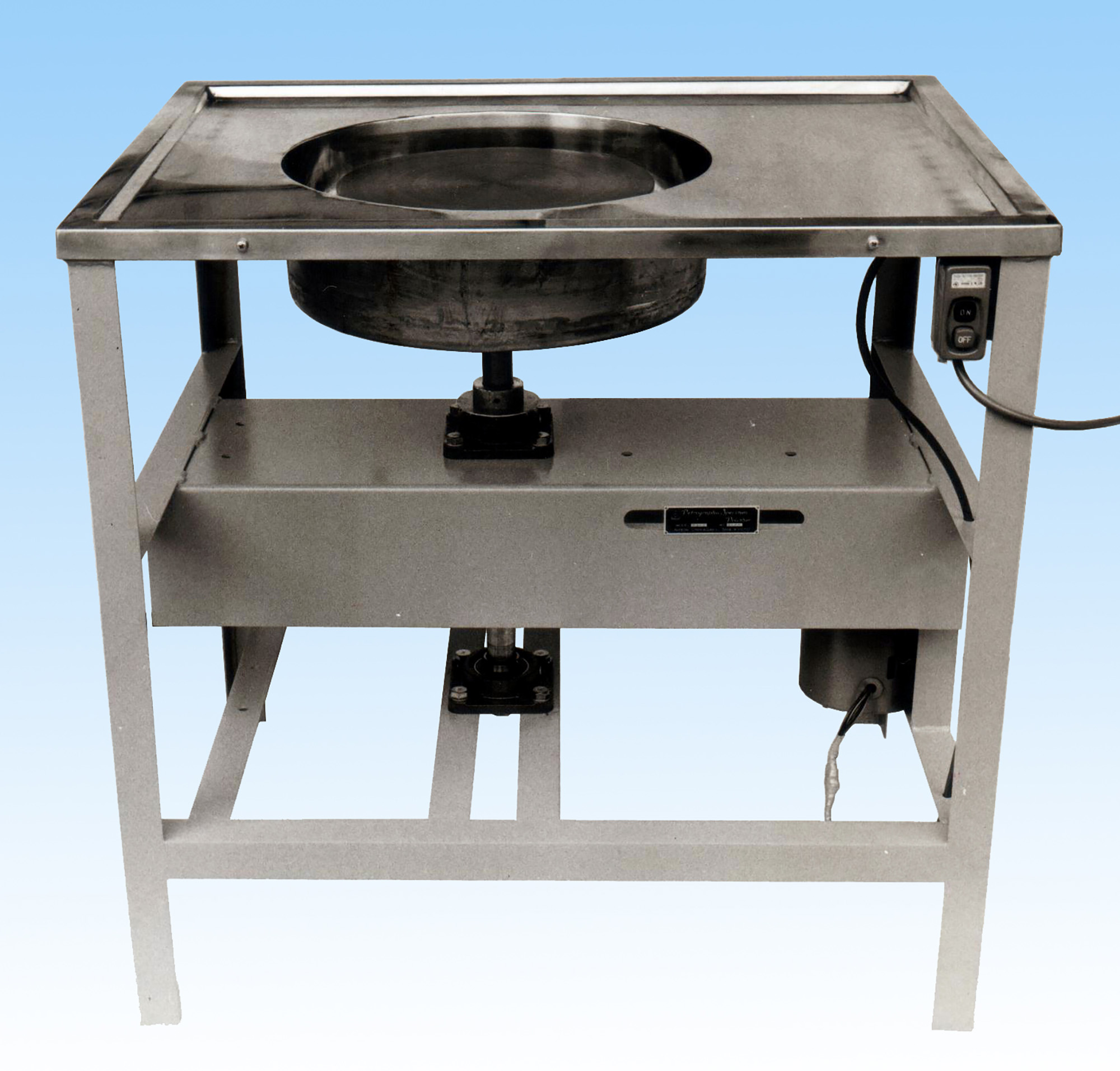

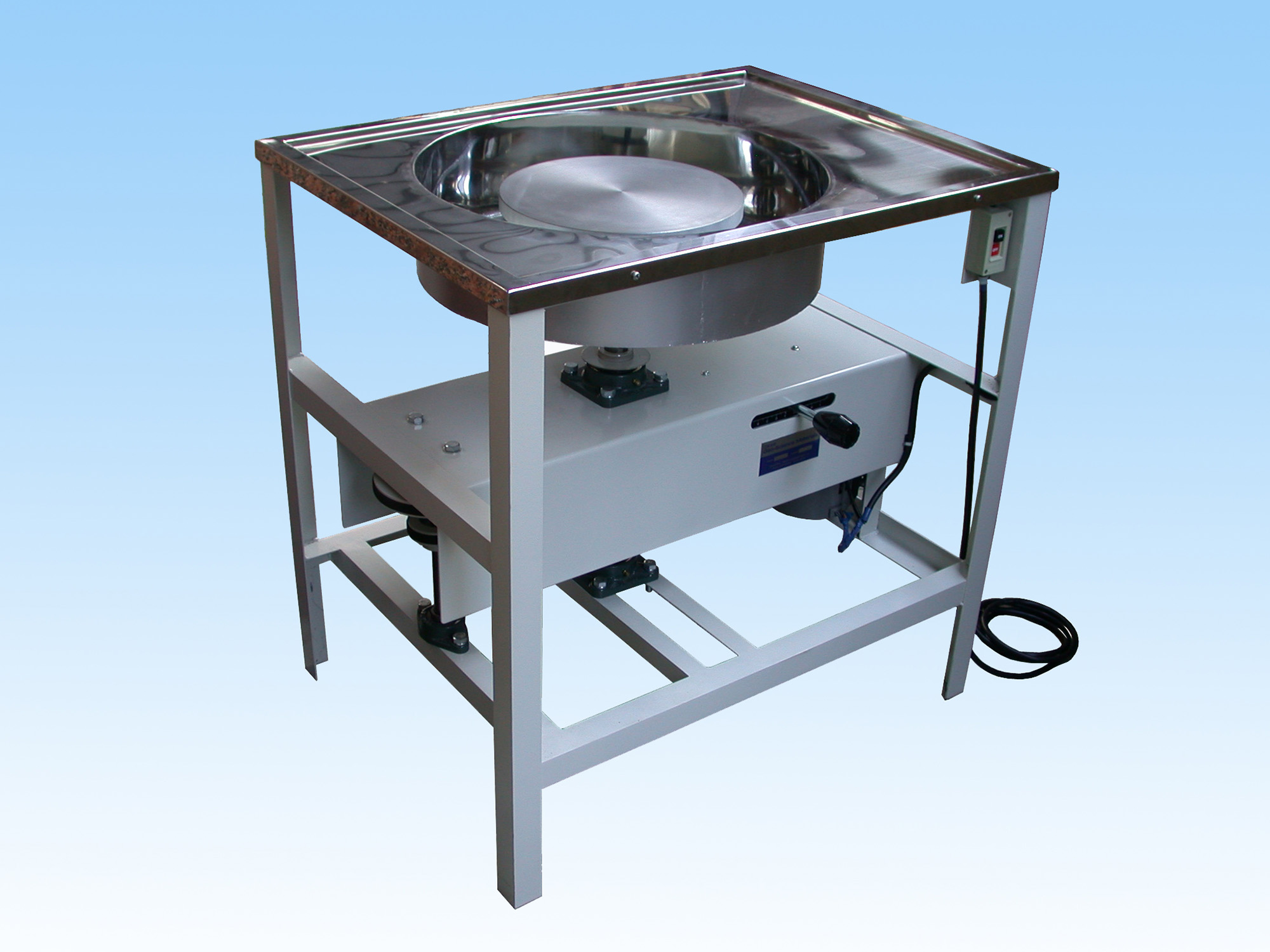

岩石研磨機 Petrographic Polisher

フロアタイプの研磨機です。天板及び、φ500㎜×深135㎜の砂受けは総ステンレス製です。予備として複数の平面ラップを用意しておけば研磨もスムーズに進み、ラップの平面出し(ラップ面修正)にも便利です。
標準装備としてφ300㎜の鋳鉄平面ラップを採用しています。モーターは他種のものに交換可能です。

0702-001 変速岩石研磨機RP-5
ラップ回転 75~300rpm(60Hz)無段変速 反時計方向
電源 単相 100V 200W
ラップ φ300㎜(250㎜も可)
本体の大きさ 800×600×h800㎜
重量 80kg
ラップ回転 300rpm(60Hz)定速 反時計方向
0702-002 定速岩石研磨機RP-5U
電源 単相 100V 200W
ラップ φ300㎜(250㎜も可)
本体の大きさ 800×600×h800㎜
重量 80kg

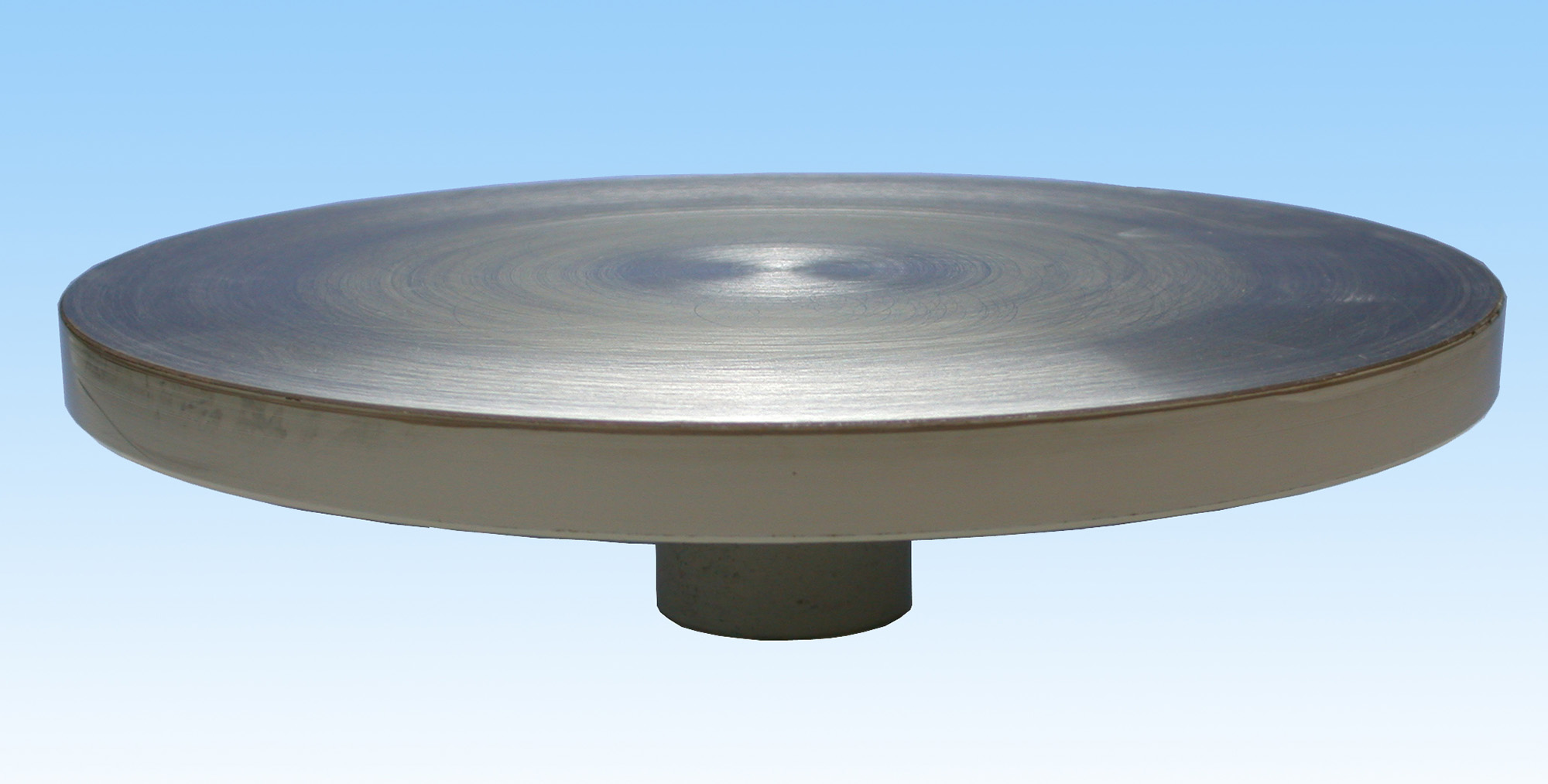

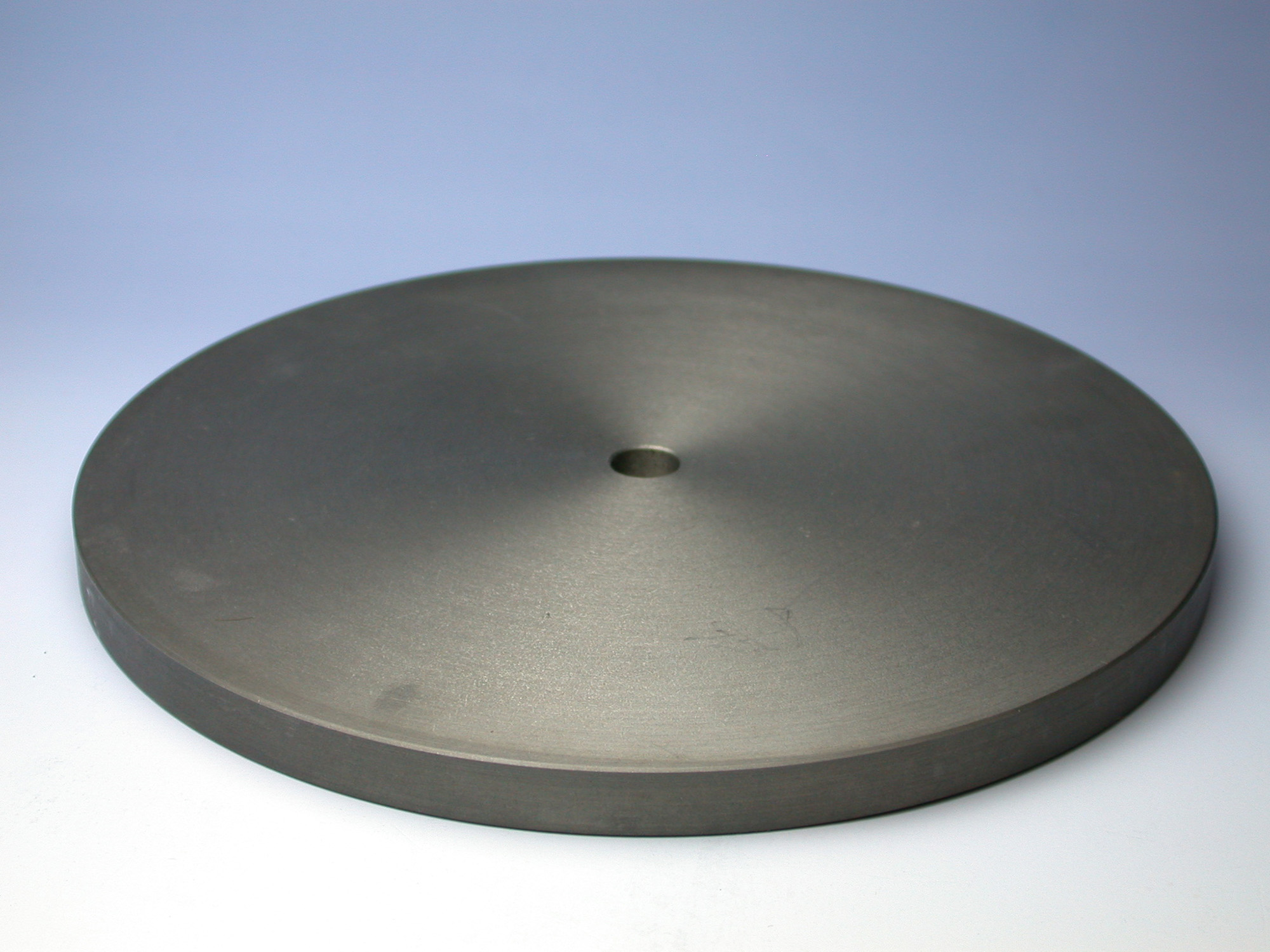

平面ラップ(研削盤)Replacement Lap


0702-011
径250mm鋳鉄製
0702-012
径300mm鋳鉄製

ラップ(研削盤)の修正
研削で高精度の平面を作るためには各種の条件が要求されますが、そのうちのひとつにラップの平面度があります。いくらていねいに研削していても、ラップ面が平らでなければ平面を作ることはできません。試料よりも硬い研削材を用いるのですから、ラップも常に研削され変形していきます。
ラップの修正は旋盤加工で十分ですが、小社でもラップ面の修正を承っております。修正に備えてラップは常に複数枚用意されることをお奨めします。また、最終研削専用のラップは別に用意されていると良いでしょう。小社の研磨機械類はどの機種もスペアラップの供給が可能で、交換も簡単にできるよう作られています

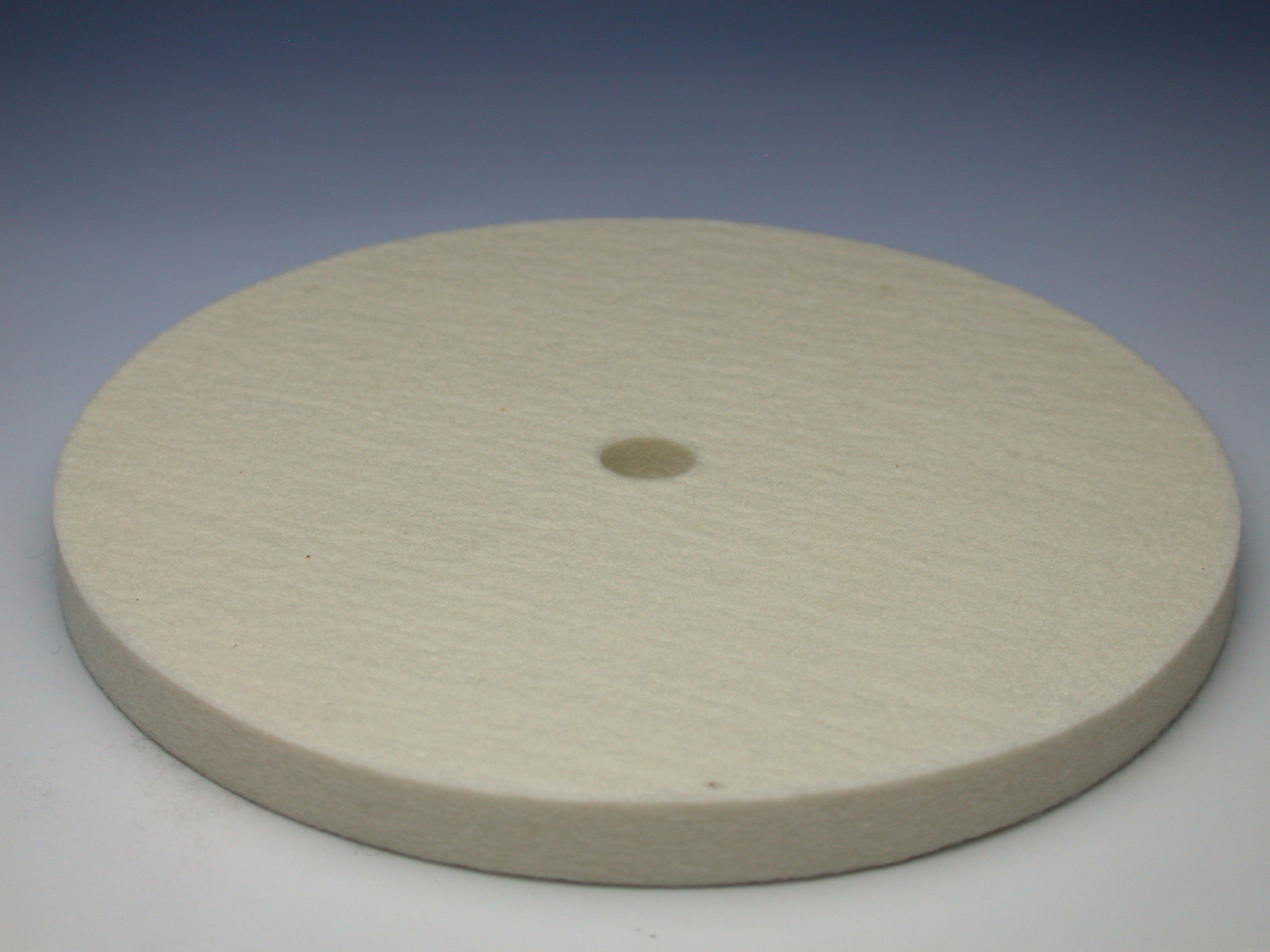

フェルトラップ Felt Lap

0702-013
径300mm

卓上研磨装置 BP BenchType Polishing Appratus

0702-101 卓上研磨機BP
小型ながらしっかりした二段変速の卓上研磨機です。アクセサリーが豊富にあるのが特徴で、薄片・鏡面などの平面研磨をはじめとして、カボション形の宝石研磨にも適しています。標準装備としてφ200㎜の鋳鉄平面ラップを採用しています。

ラップ回転 2段階 600、1430rpm(50Hz) 720、1720rpm(60Hz)
電源 単相 100V 200W
ラップ φ200㎜
本体の大きさ 430×260×275㎜(給水コップ別)
重量 17kg

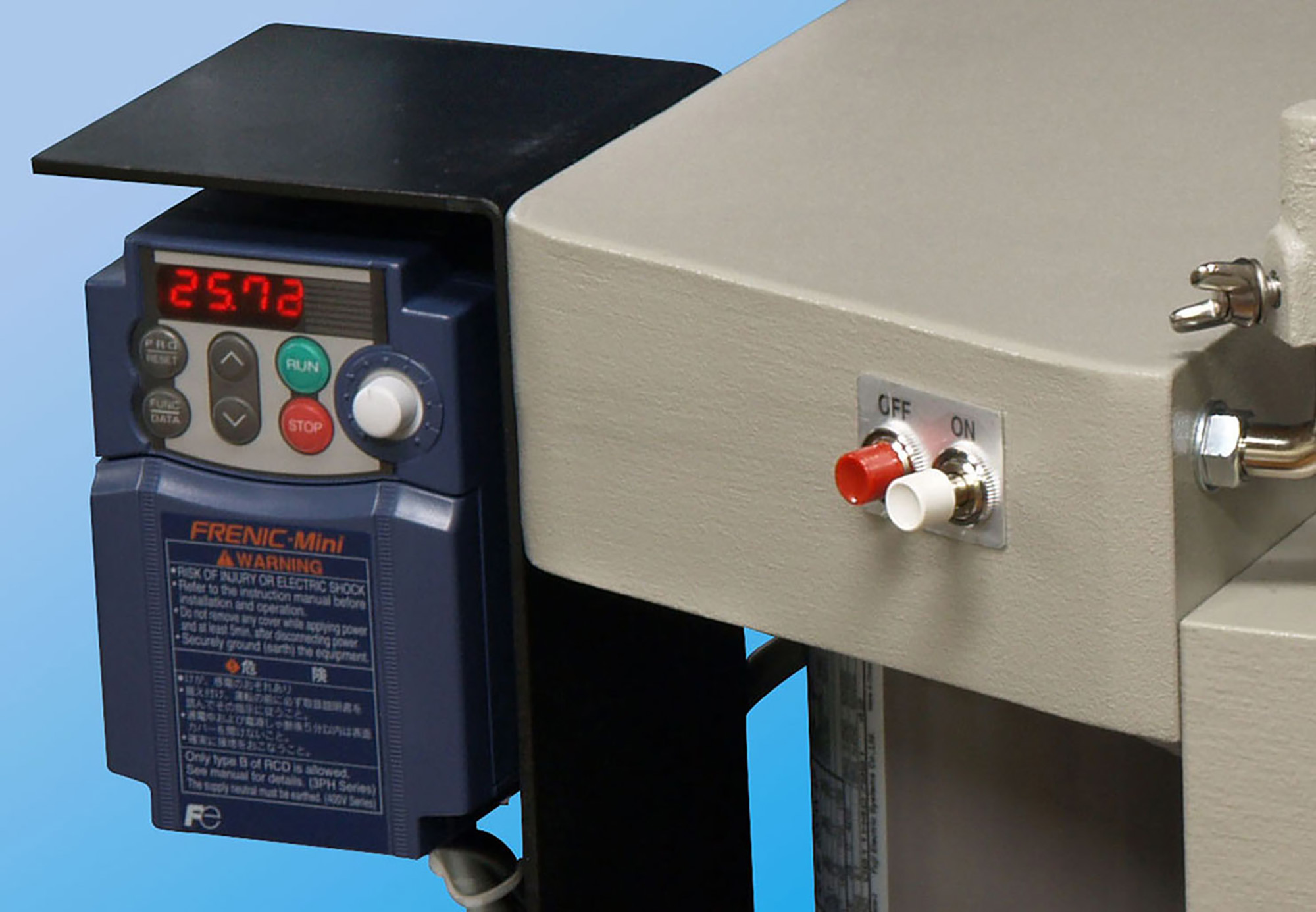

0702-102 卓上研磨装置 BP-1(インバータ付き)
上の卓上研磨機にインバータを取り付けたものです。ラップ回転が無段階に変速できるので、薄片作成に都合の良い低回転で使用できます。

■卓上研磨機BPのアクセサリー

0702-111 平面ラップBP
200㎜φ。中心孔径12.7mmの鋳鉄製。薄片製作・平面研磨用。

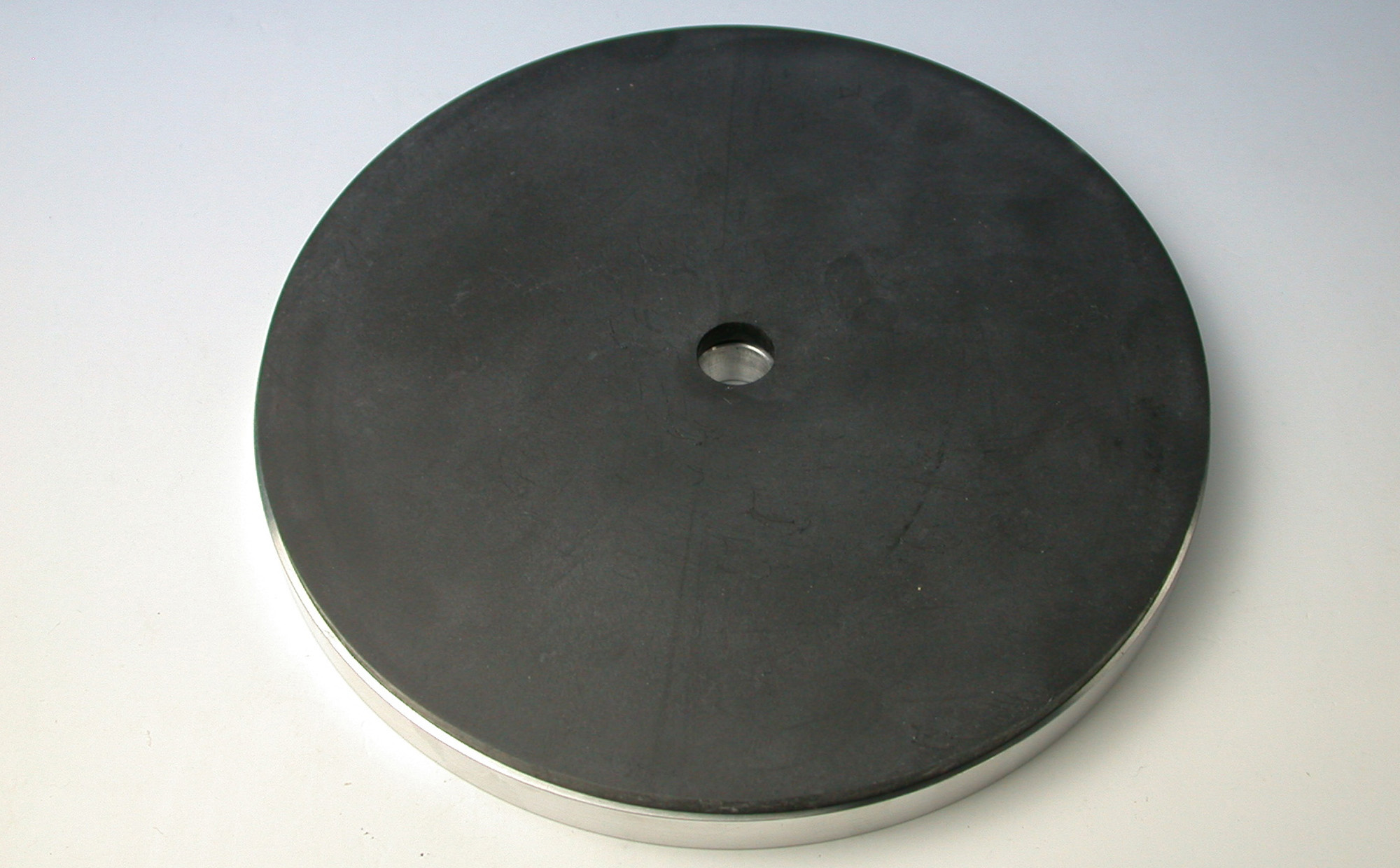

0702-119 マスターラップBP

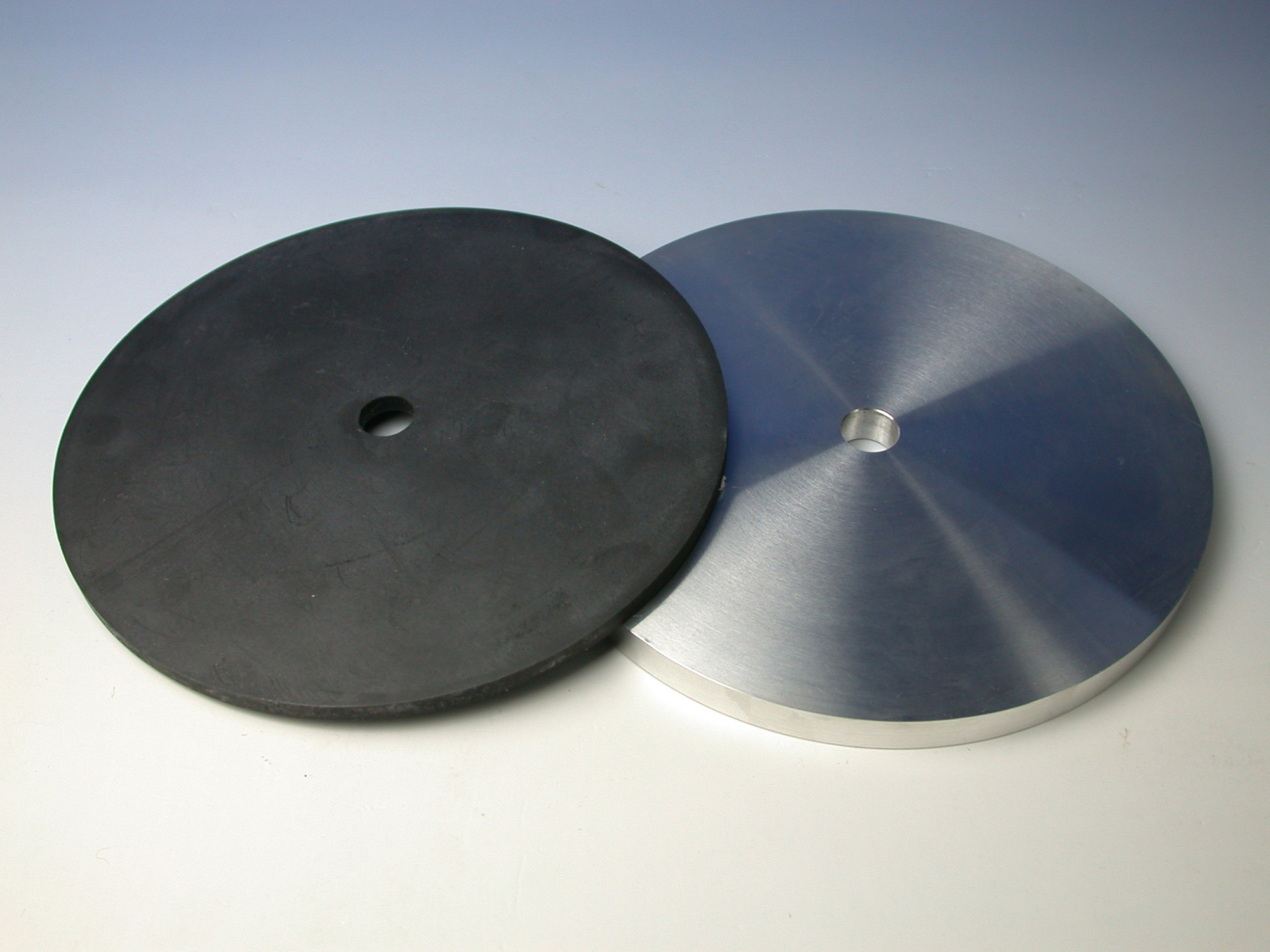

0702-113 ラバーラップBP
150㎜φ。中心孔径12.7mmのアルミ製ディスクです。ラバーラップBPを載せ、サンドディスクBPやフェルトラップBPを使用するときの支持台として使用します。



0702-114 サンドディスクBP#220
0702-115 サンドディスクBP#400
0702-116 サンドディスクBP#600
150㎜φ。卓上研磨機にはラバーヘッドラップBPとともに用いてください。 粒度は#220(粗)、#400(中)、#600(細)の3種類があります。



0702-117 フェルトディスクBP
150㎜φ。中心径12.7mm。卓上研磨機にはラバーヘッドラップBPとともに用いて、艶出し剤で仕上げるのに使用します。

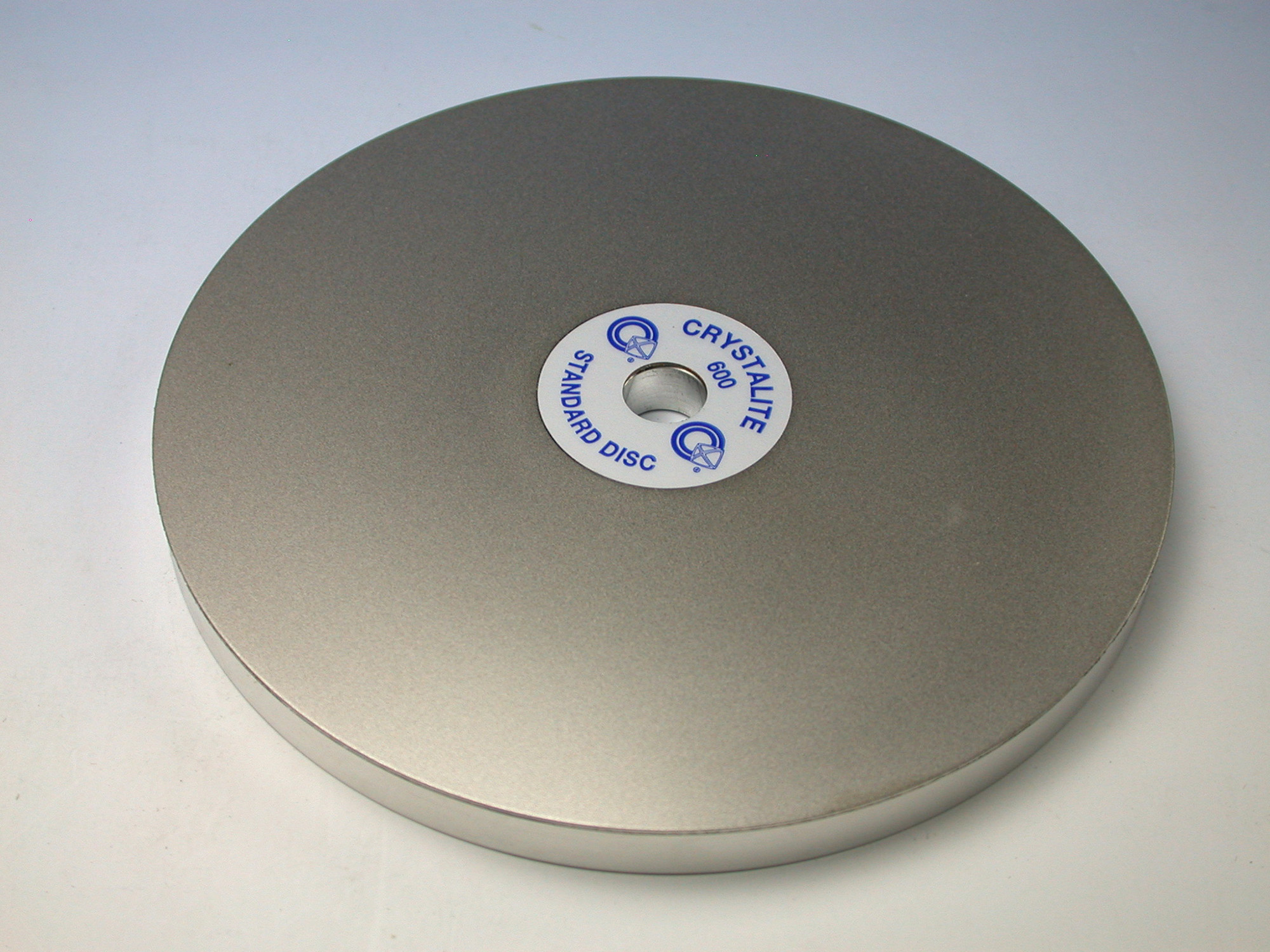

0702-121 ダイヤモンドディスクBP #100
0702-122 ダイヤモンドディスクBP #180
0702-123 ダイヤモンドディスクBP #260
0702-124 ダイヤモンドディスクBP #360
0702-125 ダイヤモンドディスクBP #600
0702-126 ダイヤモンドディスクBP #1200
0702-127 ダイヤモンドディスクBP #1500
0702-128 ダイヤモンドディスクBP #3000
150㎜φ。中心孔径12.7mm。アルミ円盤表面にダイヤモンドを電着したもので、卓上研磨機BPに装着して使用します。また手摺り盤として用いることもでき、研磨粉を使用せず研磨することもできます。

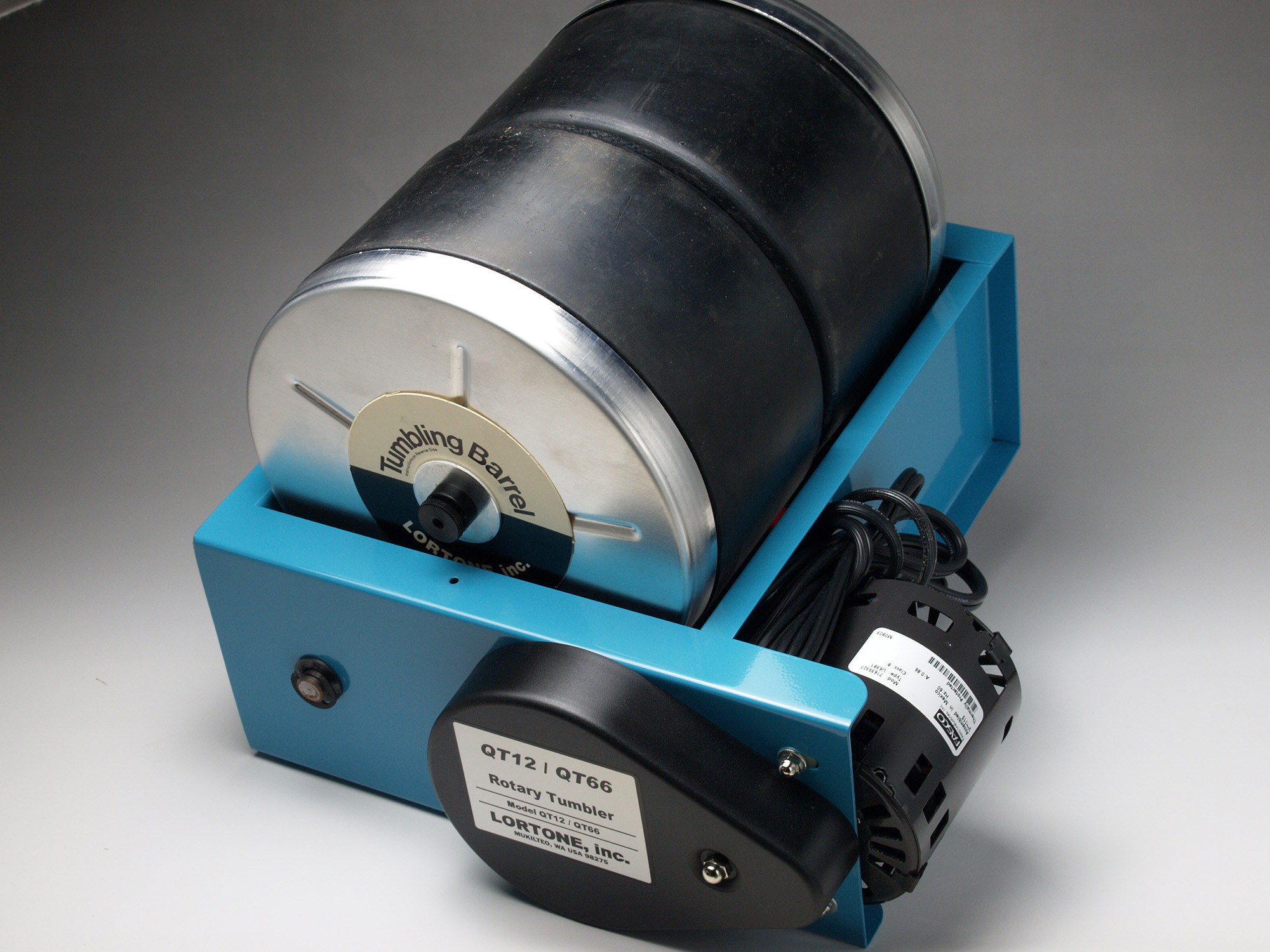

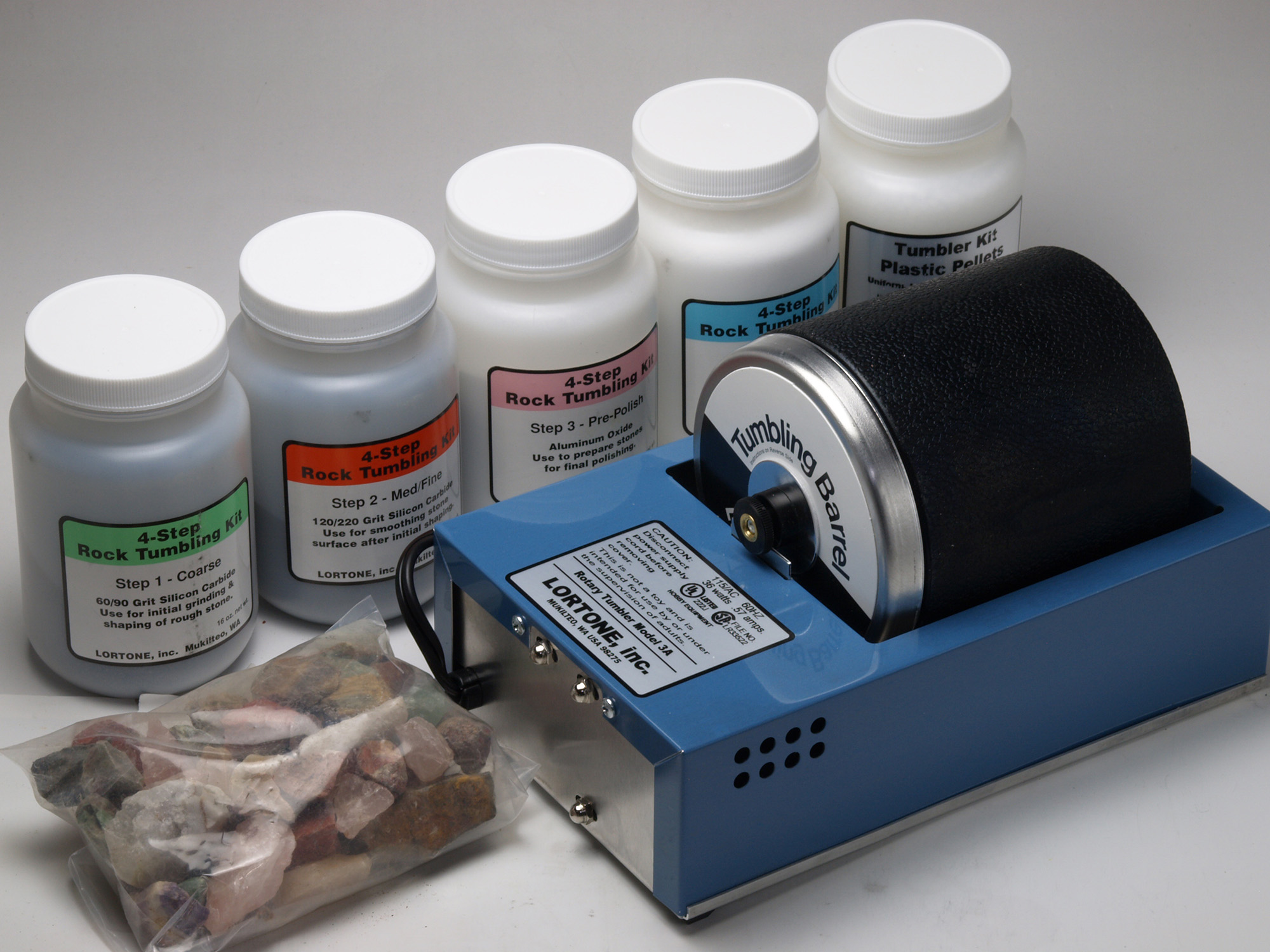

0702-301 1Kタンブリングキット
1Kタンブリングフレーム(モーター付き)、1kg容量ゴム製バレル、ジェムストーン原石、研磨剤・艶出剤・プラスチックペレットがセットされています。石を研磨して楽しむためのキットです。

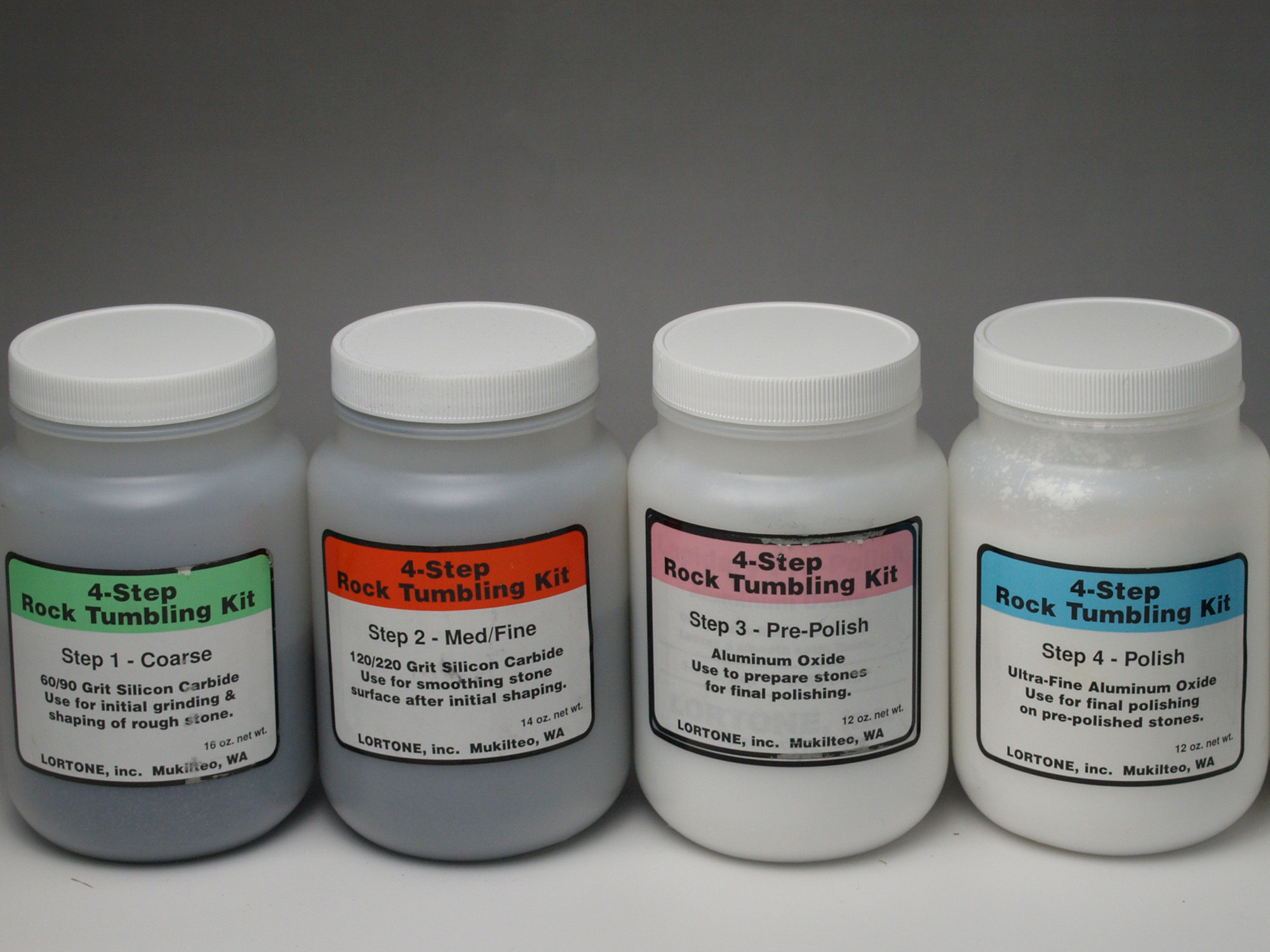

0702-311 研磨剤セット(補充品)
1Kタンブリングキット付属しているstep1からstep4までの研磨剤4種セットです。

タンブラー Tumbler

0702-312 6Kバレル&フレームセット
6Kバレル1個付属、
フレームサイズは40×33×25cm。



0702-313 3Kバレル×2個&フレームセット
3Kバレル2個付属、
フレームサイズは40×33×25cm。

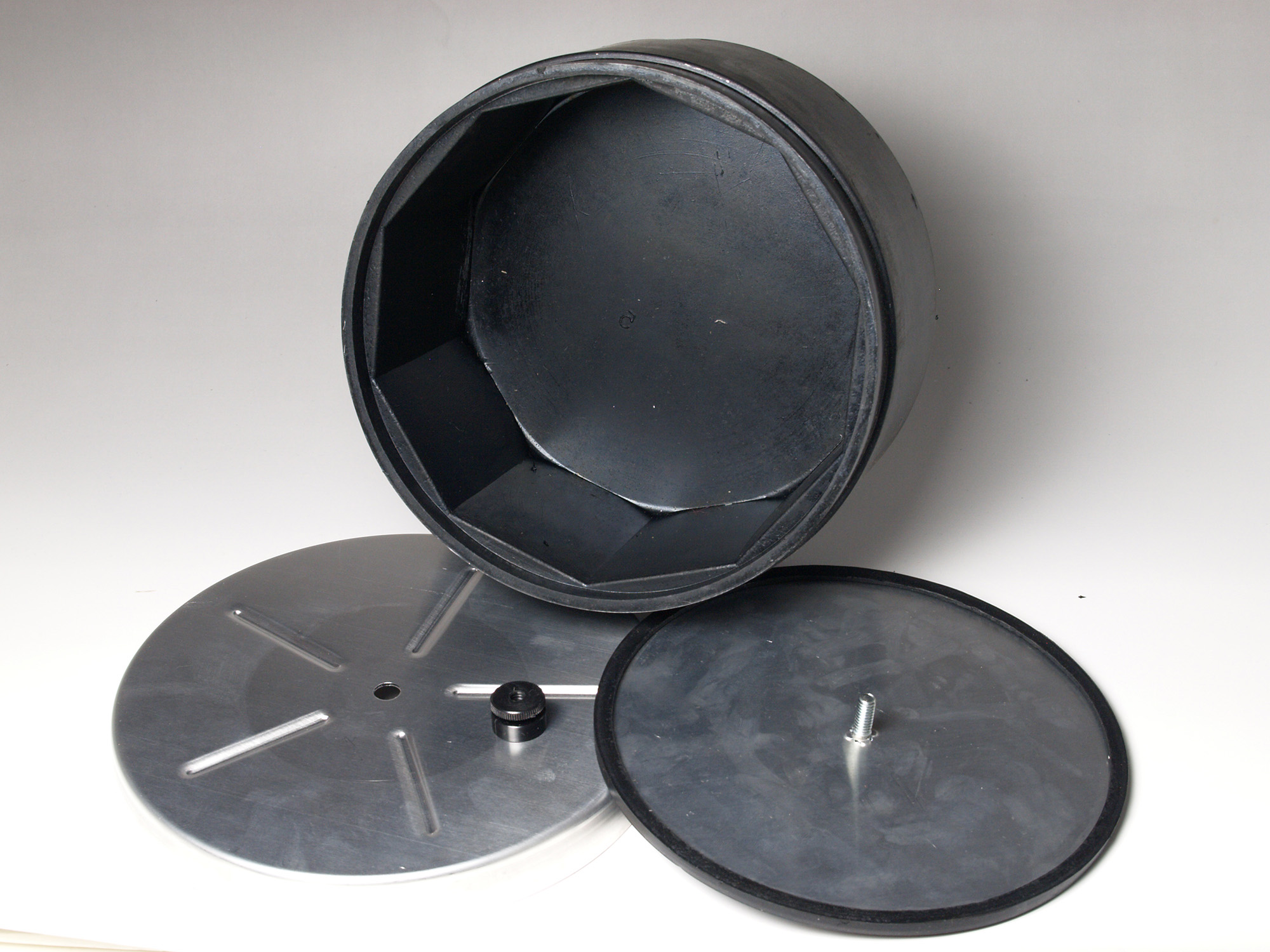

タンブラー Tumbler

0702-303 6Kバレル
黒色ゴム製。6kg容量の大型バレルです。φ20×22cm。

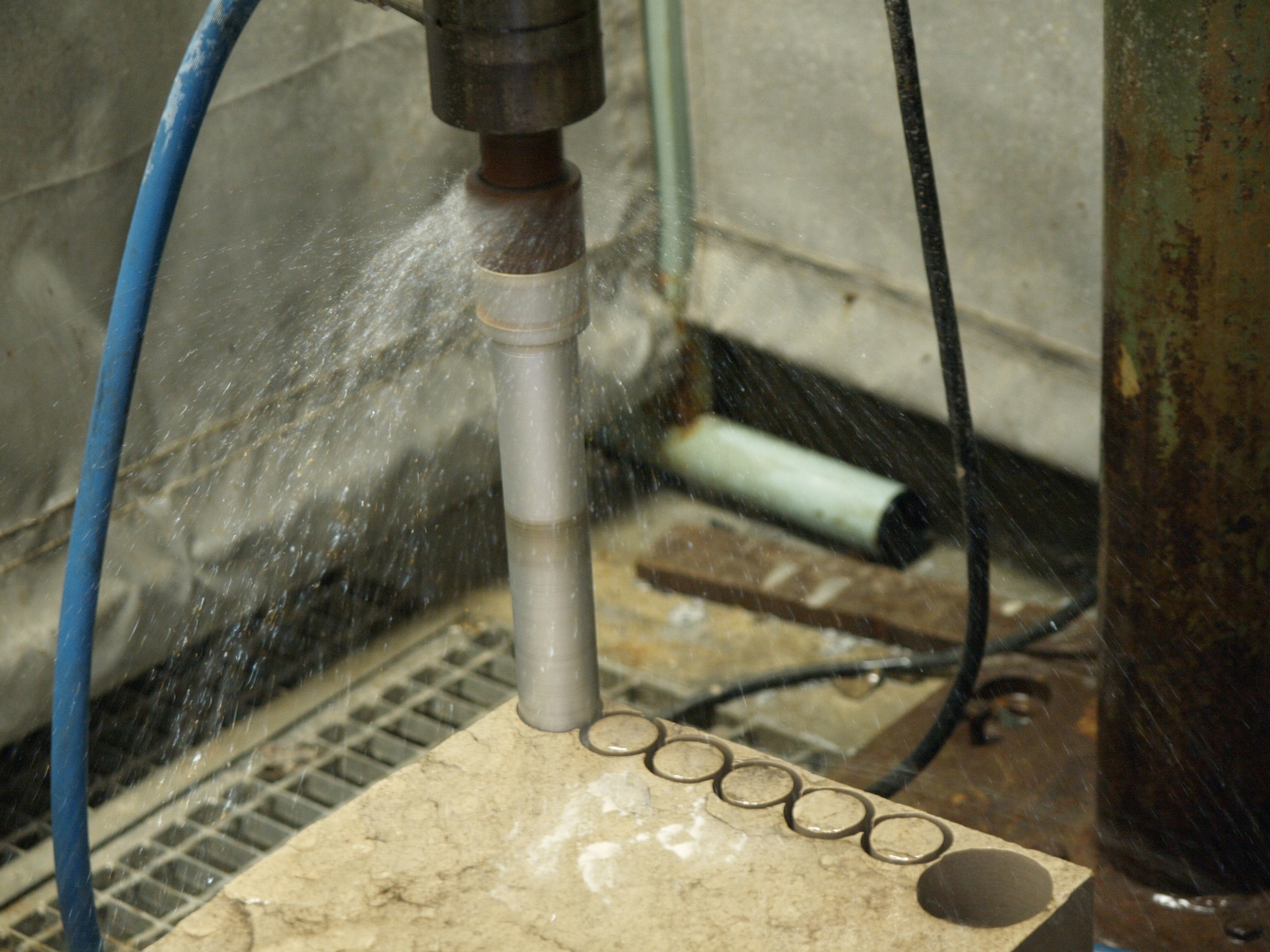

コアリング機 Coring Equipments

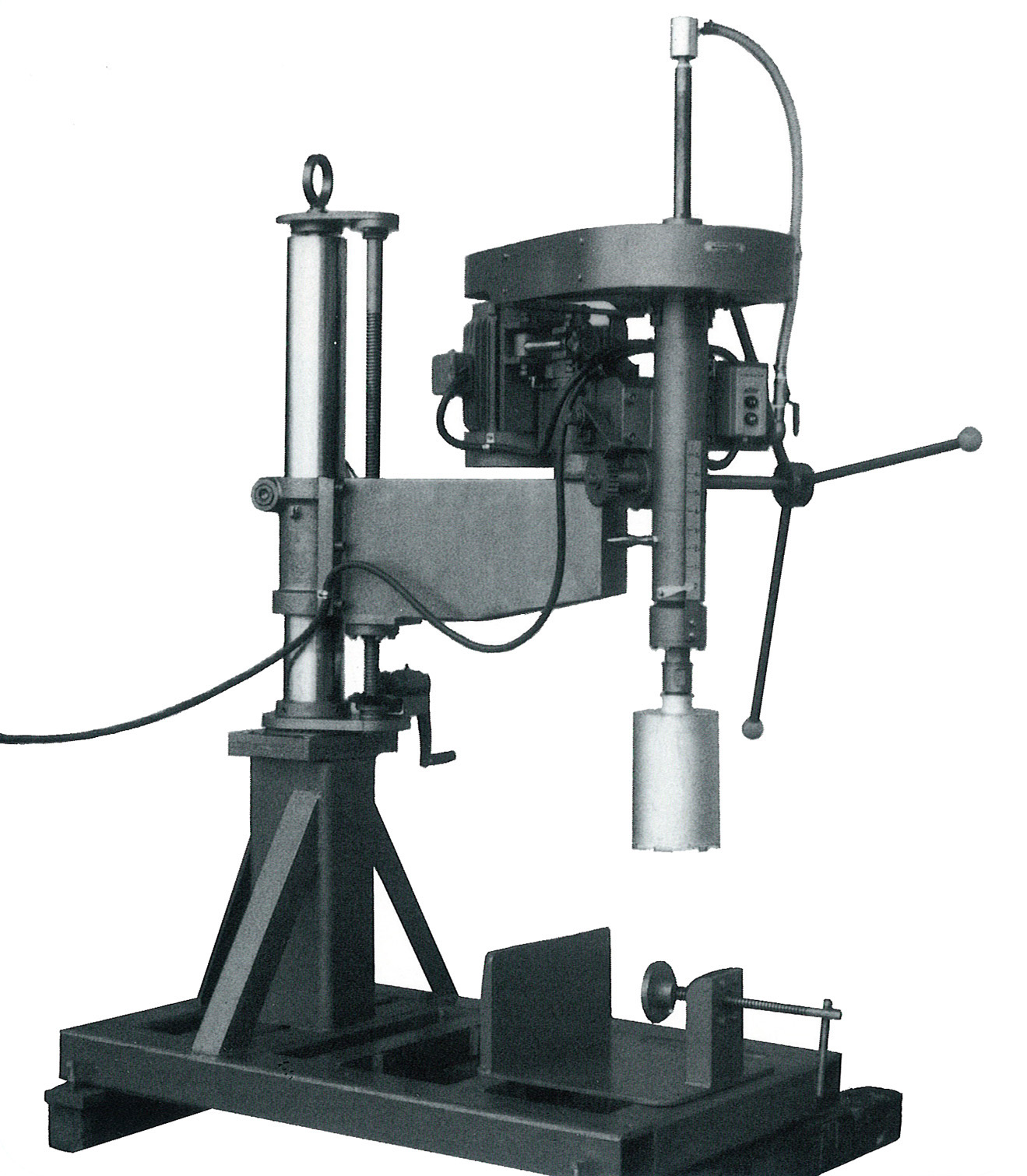

0703-002 コアリング機 S150
室内で、塊状岩石から円柱形の試料を抜き取る装置です。作業に冷却水を大量に使うために、排水可能なコンクリート床などへの設置が必要です。 加工可能最大φ150×L180mm

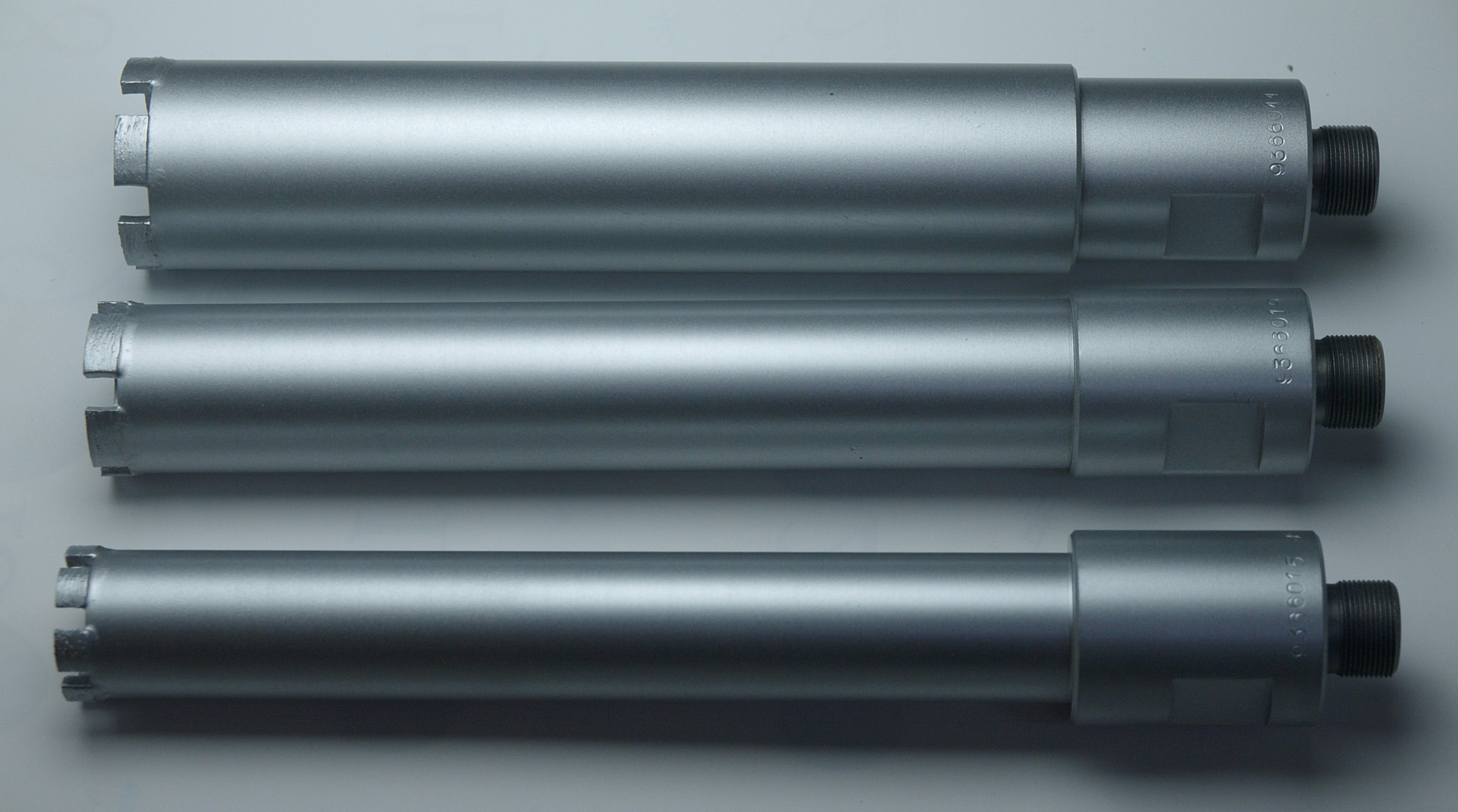

ビットは別売りです。ご希望のサイズのものを作成しますので、見積をご依頼ください。
